Programación: Mecanizado multieje
11.2 La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
11
368
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
Definir el plano de mecanizado mediante un único
ángulo espacial incremental: PLANE RELATIVE
Aplicación
El ángulo espacial incremental se utiliza cuando un plano de
mecanizado inclinado que ya está activo debe volver a inclinarse
mediante
un nuevo giro . Ejemplo: agregar un ángulo de 45° en un
plano inclinado
Antes de la programación deberá tenerse en
cuenta
El ángulo definido tiene efecto siempre referido al
plano de mecanizado activo, sin importar con que
función se ha activado.
Pueden programarse sucesivamente todas las
funciones
PLANE RELATIVE que se quiera.
Si se quiere regresar al plano de mecanizado que
estaba activo previamente a la función
PLANE
RELATIVE, debe definirse entonces PLANE RELATIVE
con el mismo ángulo, pero con el signo contrario.
Si se utiliza
PLANE RELATIVE en un plano
de mecanizado no inclinado, deberá girarse
simplemente el plano en el ángulo espacial definido
en la función
PLANE.
Descripción de parámetros para el comportamiento
de la posición: ver "Determinar el comportamiento
de posicionamiento de la función PLANE",
Página 371.
Parámetros de introducción

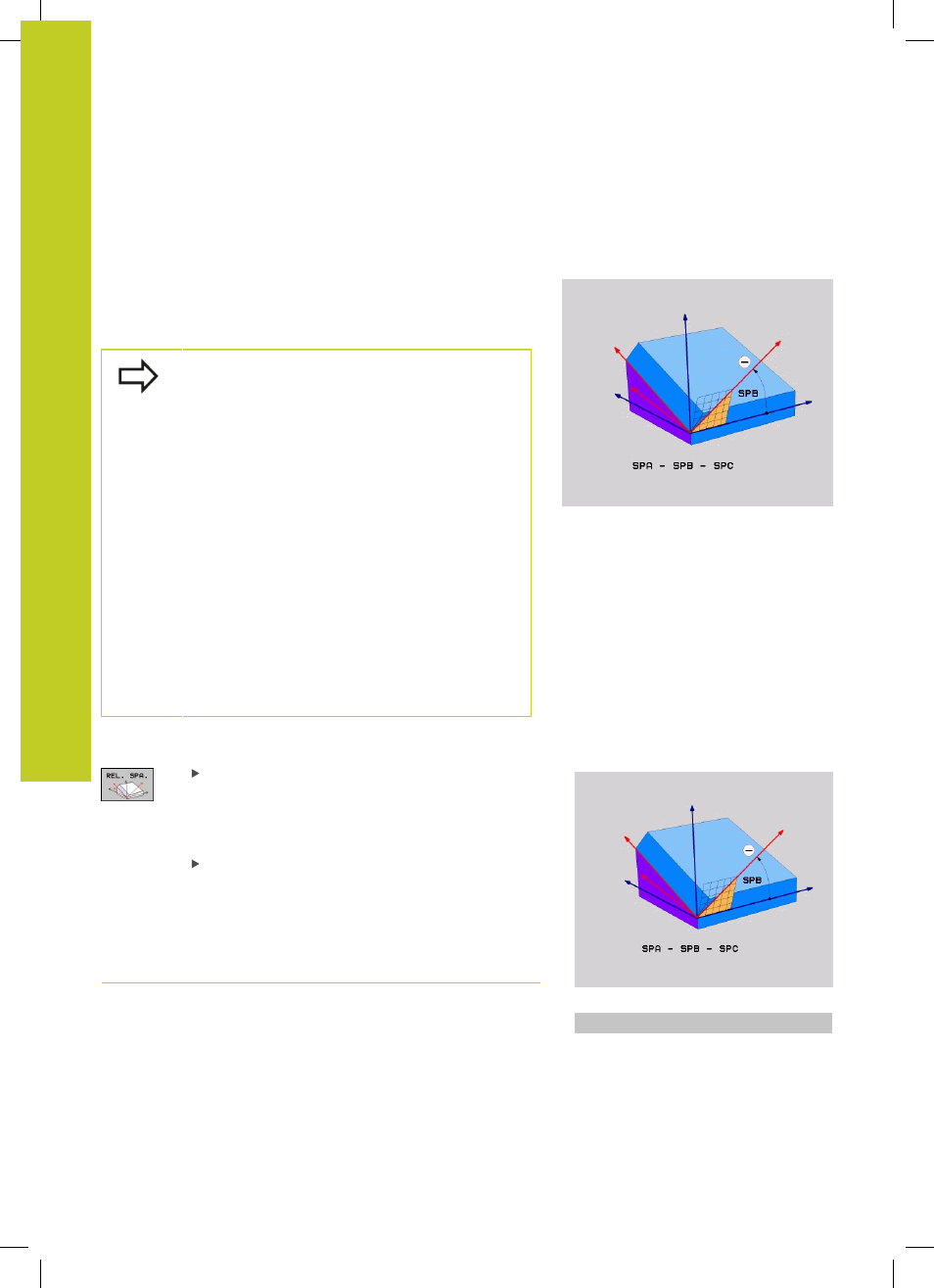

¿Ángulo incremental?: Ángulo espacial, en el cual
el plano inclinado actualmente activo se ha de
volver a rotar (ver figura superior derecha). Con la
softkey seleccionar el eje sobre él que se debe girar.
Margen de introducción: -359,9999° a +359,9999°
Continuar con las propiedades del posicionamiento,
ver "Determinar el comportamiento de
posicionamiento de la función PLANE",
Página 371
Abreviaturas utilizadas
Abreviatura Significado
RELATIV Inglés relative = referido a
Frase NC
5 PLANE RELATIV SPB-45 .....
