Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
194
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

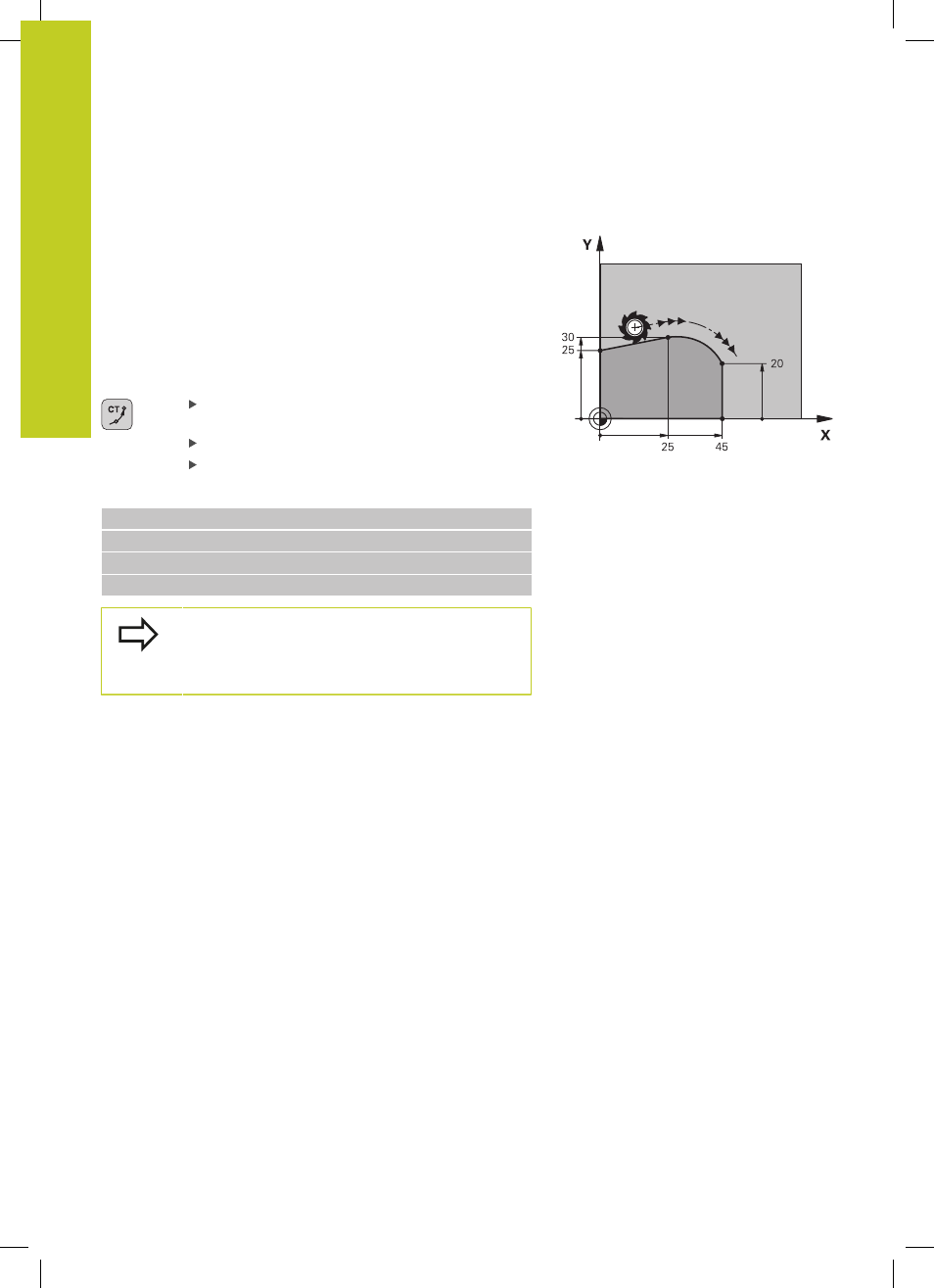

Trayectoria circular CT con conexión tangencial
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es "tangencial", cuando en el punto de intersección
de los elementos del contorno no se produce ningún punto de
inflexión o esquina, con lo cual la transición entre los tramos del
contorno es constante.
El tramo del contorno al que se une tangencialmente el arco de
círculo, se programa directamente antes de la frase
CT. Para ello se
precisan como mínimo dos frases de posicionamiento
Coordenadas del punto final del arco de círculo, en
caso necesario:
Avance F
Función auxiliar M
Ejemplo de frases NC
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
¡La frase
CT y la trayectoria del contorno
anteriormente programada deben contener las dos
coordenadas del plano, en el cual se realiza el arco
de círculo!
