40 Primeros pasos con el TNC 620
1
.3 Pr
ogr
a
mar la pr
imer
a pieza
Definir una pieza en bruto
Después de abrir un programa nuevo, el TNC iniciará inmediatamente
el diálogo para introducir la definición de la pieza en bruto. Como pieza
en bruto siempre se define un cubo indicando el punto MIN y MAX
siempre referido al punto de referencia elegido.
Después de abrir un programa nuevo, el TNC iniciará inmediatamente
la definición de la pieza en bruto y solicita los datos de la pieza en bruto
necesarios:

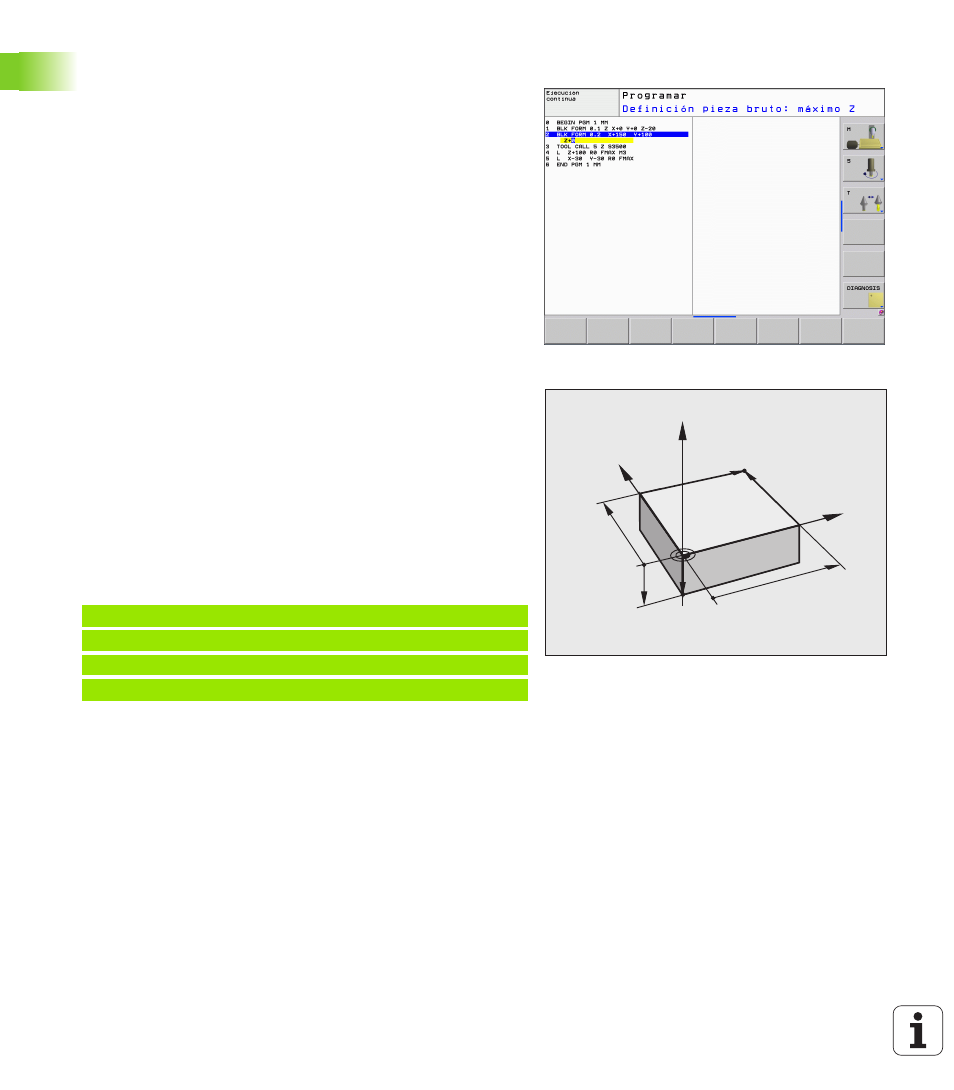

U Plano mecanizado en gráfica: XY? : introducir el eje de cabezal
activo. Z es el ajuste por defecto, aceptar con la tecla ENT
U Definición pieza bruto: mínimo X : introducir la coordenada X más
pequeña de la pieza en bruto respecto al punto de referencia, p. ej.
0, confirmar con la tecla ENT
U Definición pieza bruto: mínimo Y : introducir la coordenada Y más
pequeña de la pieza en bruto respecto al punto de referencia, p. ej.
0, confirmar con la tecla ENT
U Definición pieza bruto: mínimo Z : introducir la coordenada Z más
pequeña de la pieza en bruto respecto al punto de referencia, p. ej.
-40, confirmar con la tecla ENT
U Definición pieza bruto: máximo X : introducir la coordenada X más
grande de la pieza en bruto respecto al punto de referencia, p. ej.
100, confirmar con la tecla ENT
U Definición pieza bruto: máximo Y : introducir la coordenada Y más
grande de la pieza en bruto respecto al punto de referencia, p. ej.
100, confirmar con la tecla ENT
U Definición pieza bruto: máximo Z : introducir la coordenada Z más
grande de la pieza en bruto respecto al punto de referencia, p. ej. 0,
confirmar con la tecla ENT: el TNC terminará el diálogo
Ejemplo de frases NC
Informaciones detallada respecto a este tema
„ Definir la pieza en bruto: (véase pág. 82)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NUEVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NUEVO MM
