11.2 La función PLANE: inclinación
del plano de mecanizado
(opción de software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede definir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes
basculantes que estén habilitados realmente en la máquina. Se
dispone de las siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser indicadas por el constructor de la máquina!
La función PLANE, generalmente se puede ajustar sólo en
una máquina que disponga al menos de dos ejes giratorios
(mesa y/o cabezal). Excepción: también se puede utilizar la
función PLANE AXIAL cuando en su máquina solamente
exista o esté activo un único eje giratorio.

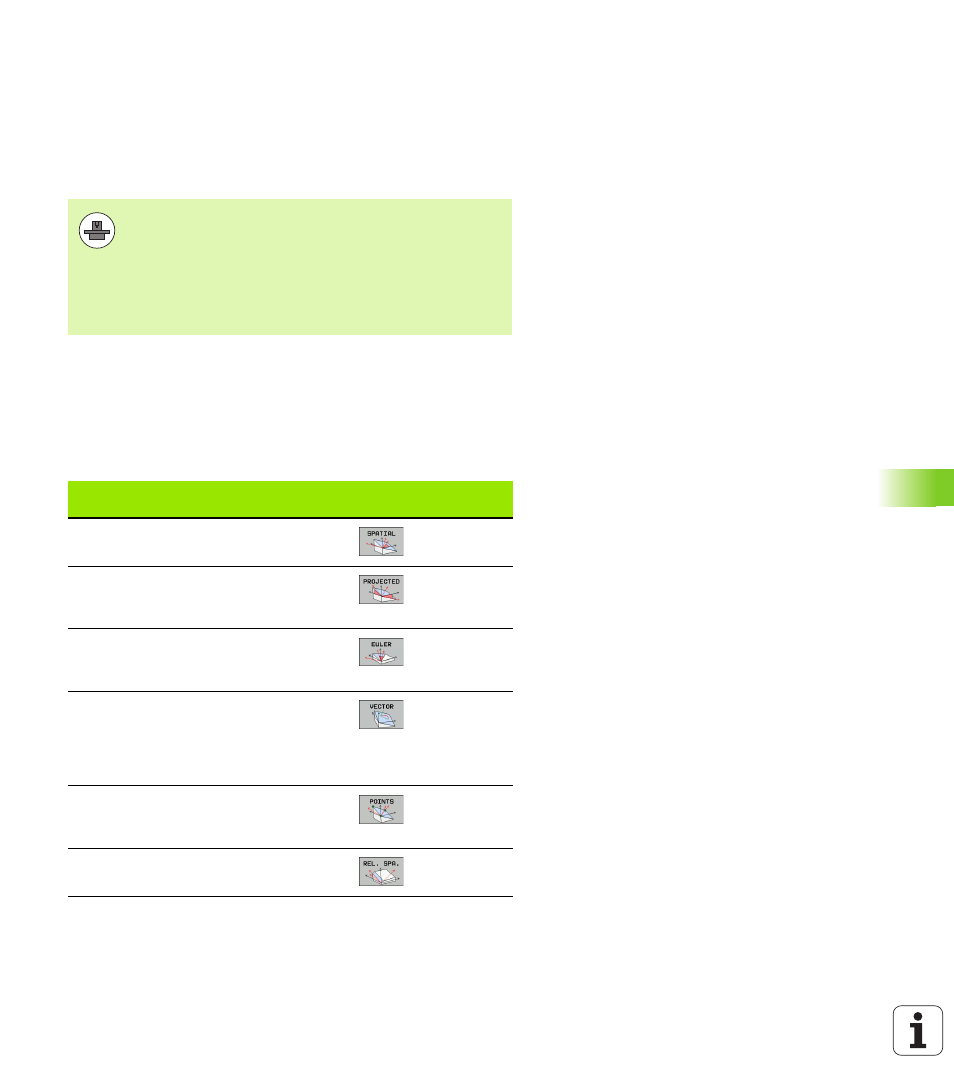

Función
Parámetros
indispensables
Softkey
Página
SPATIAL
Tres ángulos espaciales
SPA
, SPB, SPC
PROJECTED
Dos ángulos de proyección
PROPR
y PROMIN asi como un
ángulo de rotación ROT
EULER
Tres ángulos Euler:
precisión (EULPR), nutación
(EULNU) y rotación (EULROT),
VECTOR
Vector de normales para la
definición del plano y
vector de base para la
definición de la dirección
del eje inclinado X
POINTS
Coordenadas de tres
puntos cualquiera del
plano a inclinar
RELATIV
Único ángulo espacial con
efecto incremental
