12.8 Fijar el punt
o de r
e
fe
re
ncia con
palpador 3D (opción de Sof
tw
a
re
T
ouc
h
pr
obe functions)

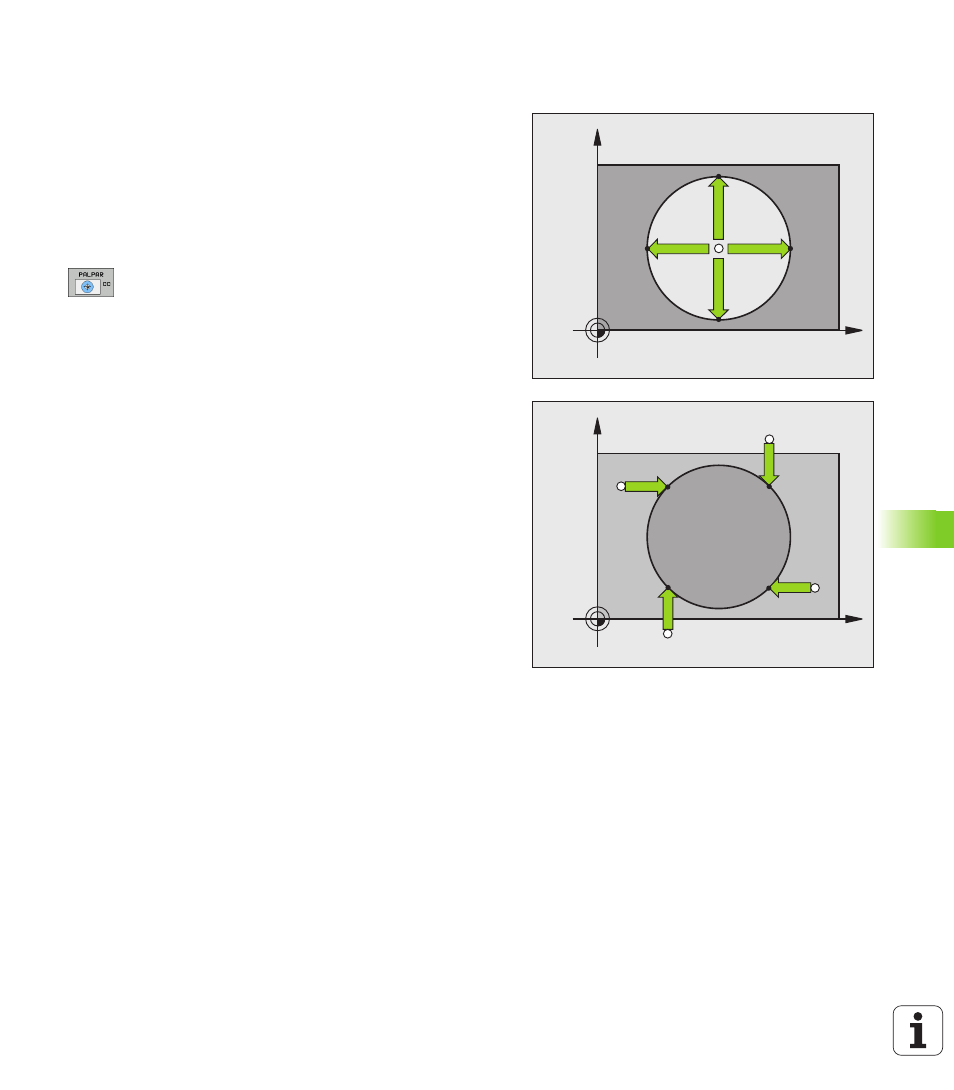

Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,
Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
U Posicionar la bola de palpación aprox. en el centro del círculo
U Seleccionar la función de palpación: pulsar la softkey
PALPAR CC
U Palpación: accionar 4 veces el pulsador START. El
palpador palpa sucesivamente 4 puntos de la pared
interior del círculo
U Punto de referencia : introducir ambas coordenadas
del punto central del círculo en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (Véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 384, ó Véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 385)
U Finalizar la función de palpación: pulsar la softkey END
Círculo exterior:
U Posicionar la bola de palpación cerca del primer punto de palpación
fuera del círculo
U Seleccionar la dirección de palpación: seleccionar la softkey
correspondiente
U Palpación: accionar el pulsador externo de arranque START
U Repetir el proceso de palpación de los 3 puntos restantes. Veáse la
figura de abajo a la derecha
U Punto de referencia : introducir las coordenadas del punto de ref.,
aceptar con softkey FIJAR PUNTO REF., o escribir valor en una tabla
(Véase "Escribir los valores de la medición de los ciclos de palpación
en una tabla de puntos cero" en pág. 384, ó Véase "Escribir los
valores de la medición de los ciclos de palpación en una tabla de
presets" en pág. 385)
U Finalizar la función de palpación: pulsar la softkey END
Después de la palpación, el TNC visualiza en pantalla las coordenadas
actuales del punto central y el radio del círculo PR.
