170 Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas
6.4 Trayectorias - coordenadas
cartesianas

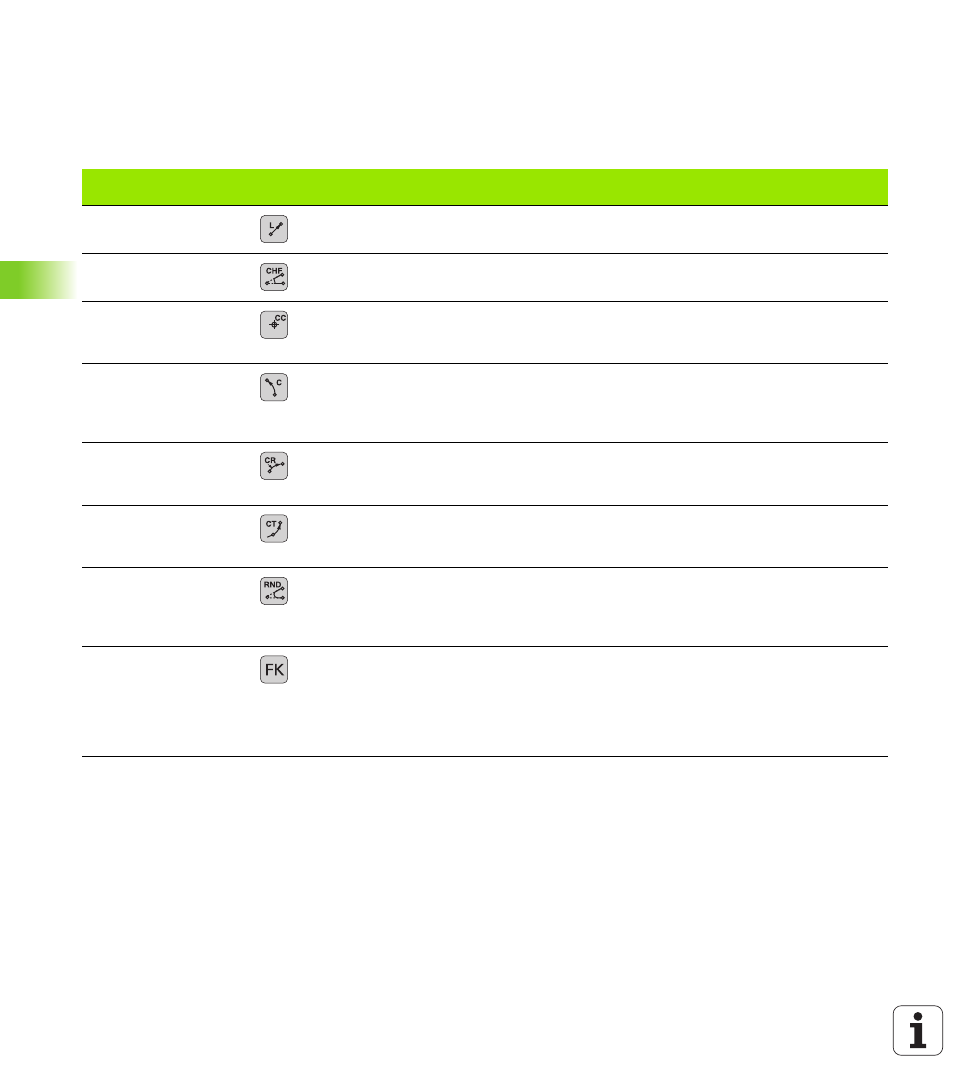

Resumen de las funciones de trayectoria
Función
Tecla de función de
trayectoria Movimiento de la
herramienta
Introducciones precisas Página
Recta L
en inglés: Line Recta Coordenadas del punto final
de la recta Página 171
Chaflán: CHF
ingl.: CHamFer Chaflán entre dos rectas Longitud del chaflán Página 172
Punto central del círculo
CC;
en inglés: Circle Center Ninguno Coordenadas del punto
central del círculo o polo Página 174
Arco de círculo C
ingl.: Circle Trayectoria circular alrededor
del punto central del círculo
CC, al punto final del arco de
círculo Coordenadas del punto final
del círculo, sentido de giro Página 175
Arco de círculo CR
ingl.: Circle by Radius Trayectoria circular con radio
determinado Coordenadas del punto final
del círculo, radio del círculo,
sentido de giro Página 176
Arco de círculo CT
ingl.: Circle Tangential Trayectoria circular tangente
al tramo anterior y posterior
del contorno Coordenadas del punto final
del círculo Página 178
Redondeo de esquinas
RND
ingl.: RouNDing of
Corner Trayectoria circular tangente
al tramo anterior y posterior
del contorno Radio de la esquina R Página 173
Programación libre de
contornos FK Recta o trayectoria circular
unida libremente al
elemento anterior del
contorno Véase "Movimientos de
trayectoria -Programación
libre de contornos FK
(Software-Option Advanced
programming features)" en
pág. 191 Página 194
