HEIDENHAIN TNC 620 (340 56x-01) - Manual (Página 291)

HEIDENHAIN TNC 620 291
8.3 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

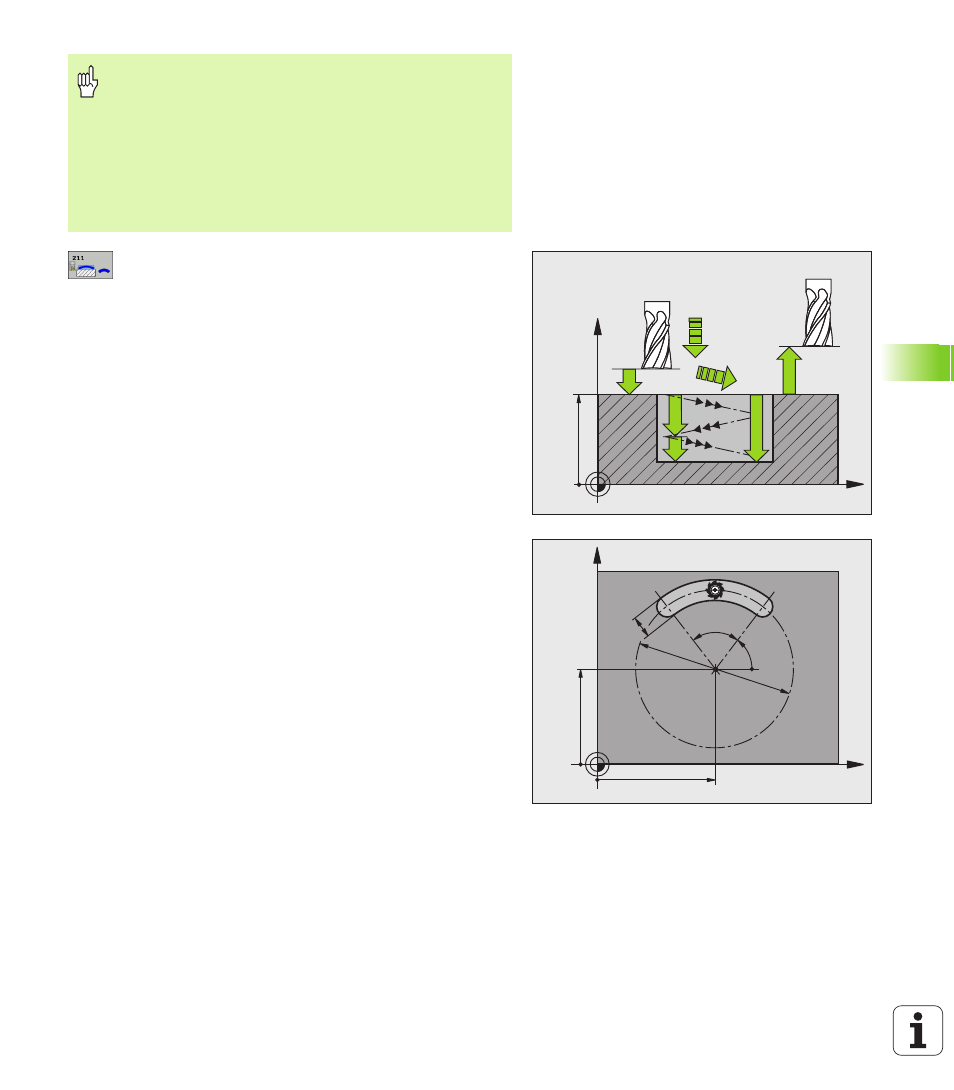

 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra según el eje de
la misma con un movimiento pendular
 Tipo de mecanizado (0/1/2) Q215: Determinación
del tipo de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo Acabado
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada Z, en la cual no se puede producir
ninguna colisión entre la hta. y la pieza
 Centro 1er eje Q216 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado
 Centro 2º eje Q217 (absoluto): centro de la ranura en
el eje auxiliar del plano de mecanizado
 Diámetro del arco de círculo Q244: Introducir el
diámetro del arco de círculo
 Longitud lado 2 Q219: Introducir la anchura de la
ranura; cuando la anchura de la ranura es igual al
diámetro de la hta., el TNC sólo realiza el desbaste
(fresado de la ranura)
 Angulo inicial Q245 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares
Con el parámetro de máquina displayDepthErr se ajusta, si
el TNC debe emitir una aviso de error cuando se introduzca
una profundidad positiva (on) o no (off).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
