Nociones básicas
Los planos de piezas no acotados contienen a menudo indicaciones de
coordenadas que no se pueden introducir mediante las teclas grises
diálogo. De esta forma
„ puede haber coordenadas conocidas de la trayectoria del contorno
o en su proximidad,
„ las indicaciones de coordenadas se pueden referir a otra trayectoria
del contorno o
„ pueden conocerse las indicaciones de la dirección y del recorrido del
contorno.
Este tipo de indicaciones se programan directamente con la
programación libre de contornos FK. (opción de Software Advanced
programming features). El TNC calcula el contorno con las
coordenadas conocidas y le ofrece ayuda con el diálogo de

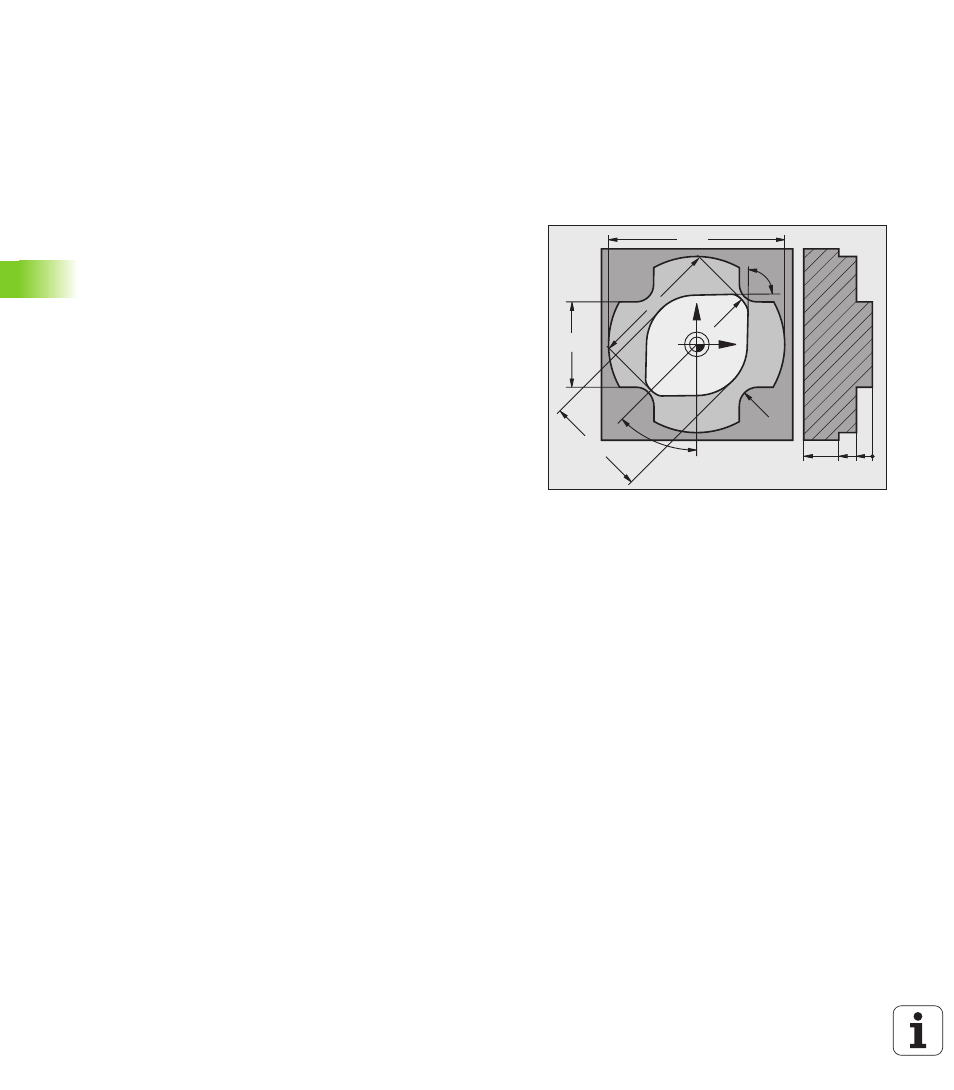

programación del gráfico FK interactivo. La figura de arriba a la derecha
muestra una acotación que se introduce sencillamente a través de la
programación FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
