HEIDENHAIN TNC 620 175
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s
Programación de una hélice
 Ángulo en coordenadas polares : introducir el ángulo
total en incremental, según el cual se desplaza la
herramienta sobre la hélice. Después de introducir
el ángulo se selecciona el eje de la herramienta
con las teclas de los ejes.
 Introducir las coordenadas para la altura de la hélice en
incremental
 Sentido de giro DR
Giro en sentido horario: DR-
Hélice en sentido antihorario: DR+

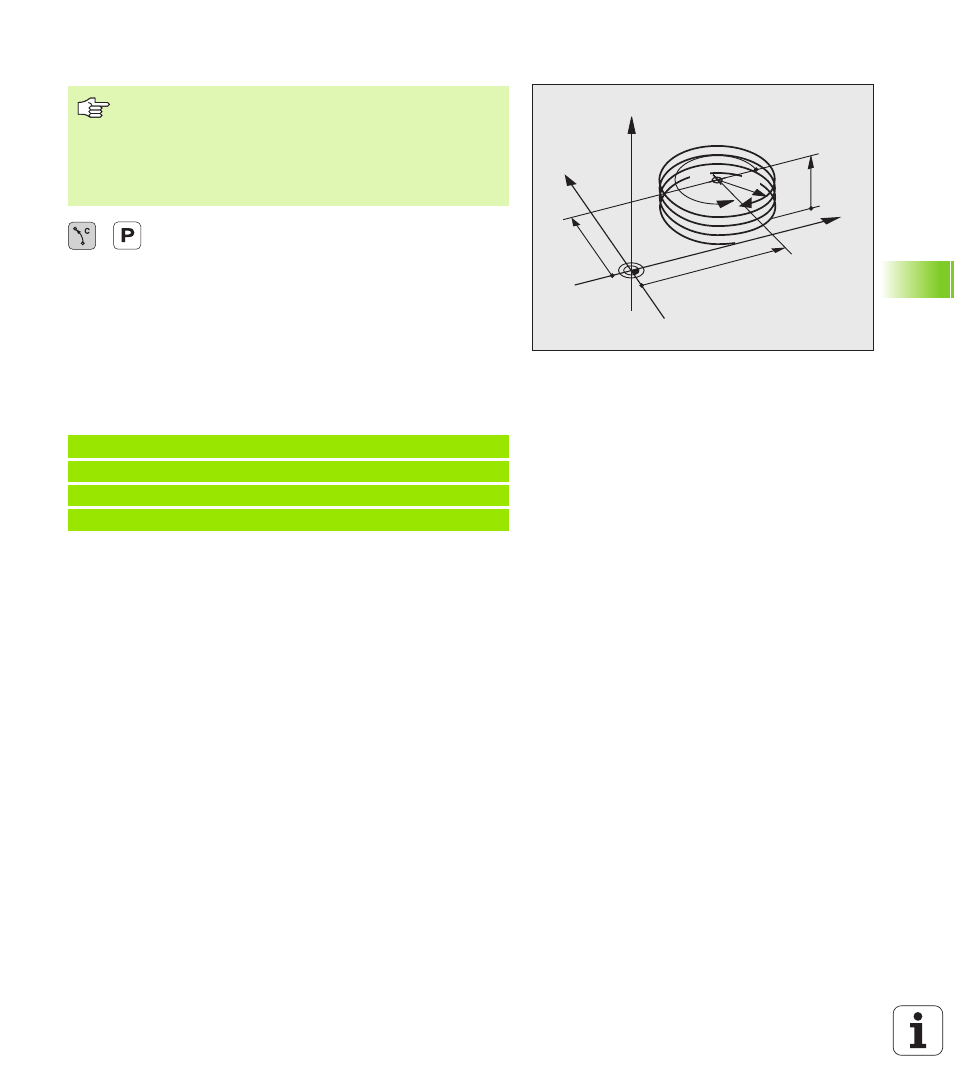

Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
Y
X
Z
25
40
5
270°
R3
CC
Se introduce el sentido de giro DR y el ángulo completo
IPA en incremental con el mismo signo, ya que de lo
contrario la herramienta puede desplazarse en una
trayectoria errónea.
Para el ángulo completo IPA se puede introducir un valor
de -99 999,9999° bis +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
