HEIDENHAIN TNC 620 149
6.2 Nociones básicas sobr
e las funciones de tr
a
y
e
ct
or

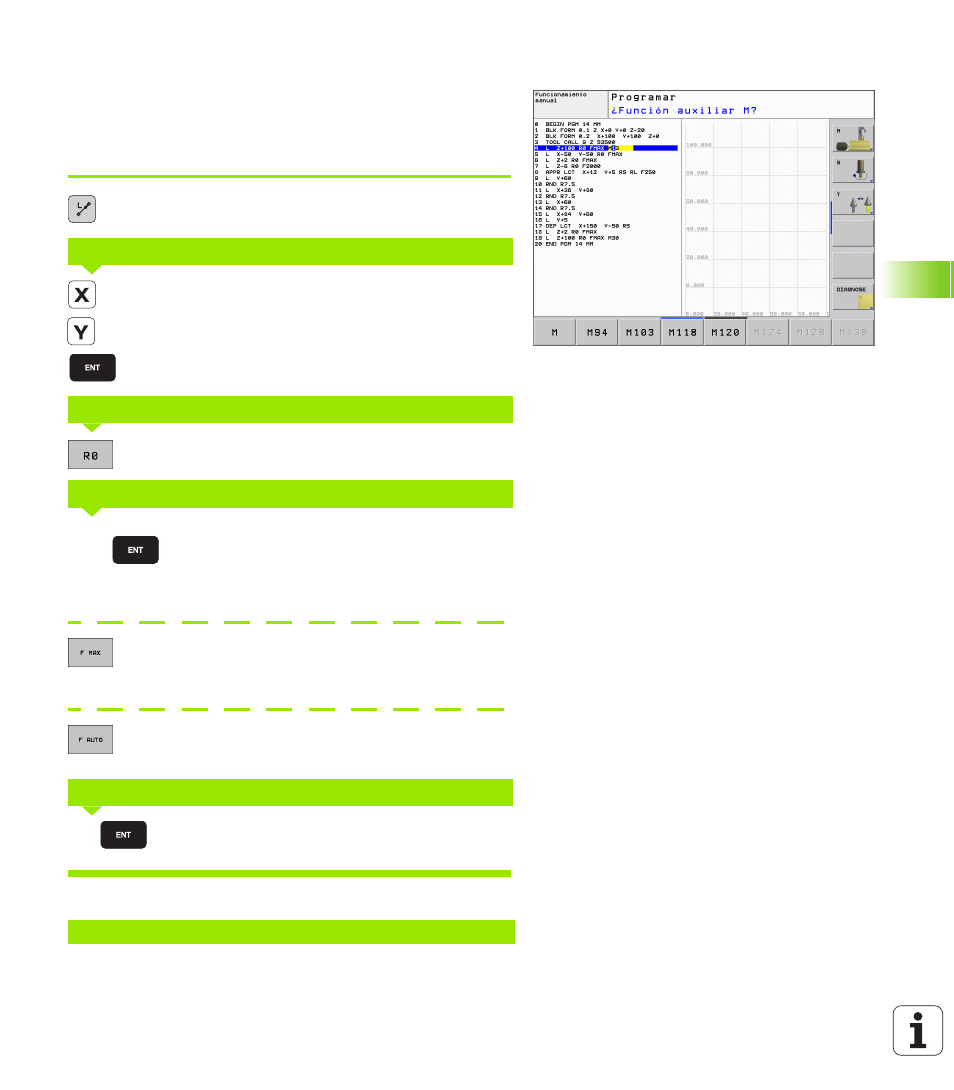

ia Elaboración de frases de programa con las teclas de función de
trayectoria
Con las teclas grises para los tipos de trayectoria se abre el diálogo en
lenguaje conversacional. El TNC pregunta sucesivamente por los
datos necesarios y añade esta frase en el programa de mecanizado.
Ejemplo – Programación de una recta.
Abrir el diálogo de programación: p.ej., recta
Introducir las coordenadas del punto final de la recta
Seleccionar la corrección de radio: p.ej., pulsar la
softkey R0, la herramienta se desplaza sin corrección
Introducir el avance y confirmar con la tecla ENT: p.ej.
100 mm/min. En la programación en pulgadas: la
introducción de 100 corresponde a un avance de 10
pulgadas/min
Desplazamiento en marcha rápida: pulsar la softkey
FMAX
Desplazamiento con el avance que está definido en la
frase TOOL CALL: pulsar la softkey FAUTO
Introducir la función auxiliar, p.ej. M3 y finalizar el
diálogo con la tecla ENT
Línea en el programa de mecanizado
¿COORDENADAS?
CORRECCIÓN DE RADIO: ¿RL/RR/SIN CORRECC.?
AVANCE F=? / F MAX = ENT
¿FUNCIÓN AUXILIAR M?
L X+10 Y+5 RL F100 M3
