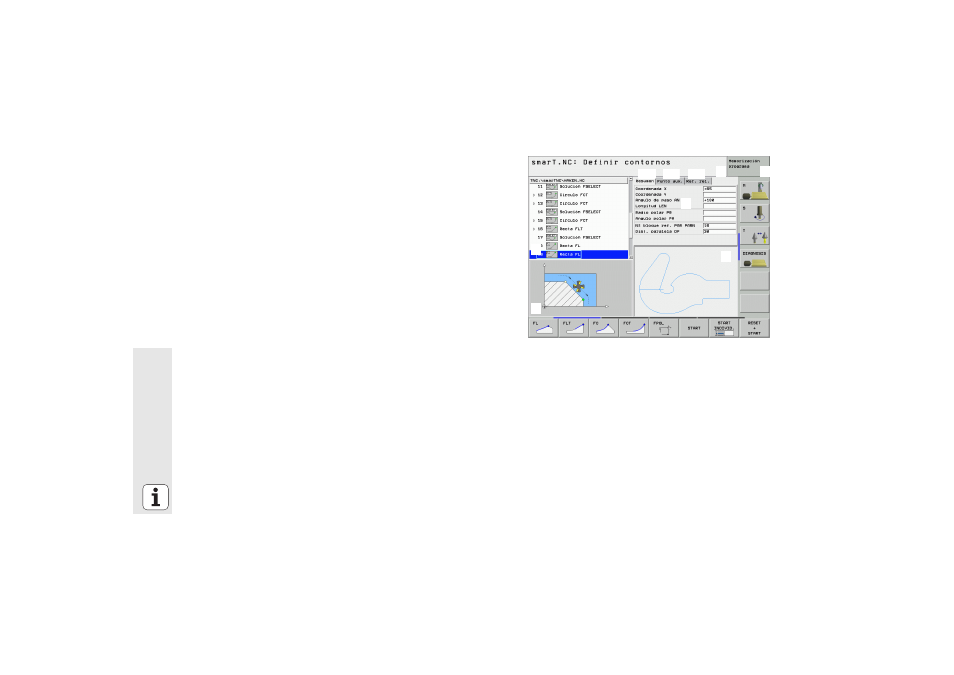

Nociones básicas
Edición de contornos
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3
1 5
1 6
1 Fila de cabecera: Texto de modos de funcionamiento,
mensajes de error
2 Modo activo en segundo plano
3 Estructura de árbol (vista de árbol) en la que los
elementos del contorno correspondientes se
representan estructurados
4 Ventana de formulario con los parámetros de
introducción correspondientes: En la programación FK
existen hasta cuatro formularios:
„ 4.1: Formulario resumido
Contiene las posibilidades de introducción más
utilizadas
„ 4.2: Formulario detallado 1
Contiene posibilidades de introducción para puntos
auxiliares (FL/FLT) o bien para datos de círculo (FC/
FCT)
„ 4.3: Formulario detallado 2
Contiene posibilidades de introducción para
referencias relativas (FL/FLT) o bien para puntos
auxiliares (FC/FCT)
„ 4.4: Formulario detallado 3
Sólo está disponible con FC/FCT, contiene
posibilidades de introducción para referencias relativas
5 Ventana gráfica auxiliar en la que está representada el
parámetro correspondiente introducido
6 Ventana gráfica, en la que están representados los
contornos programados una vez guardado el formulario
