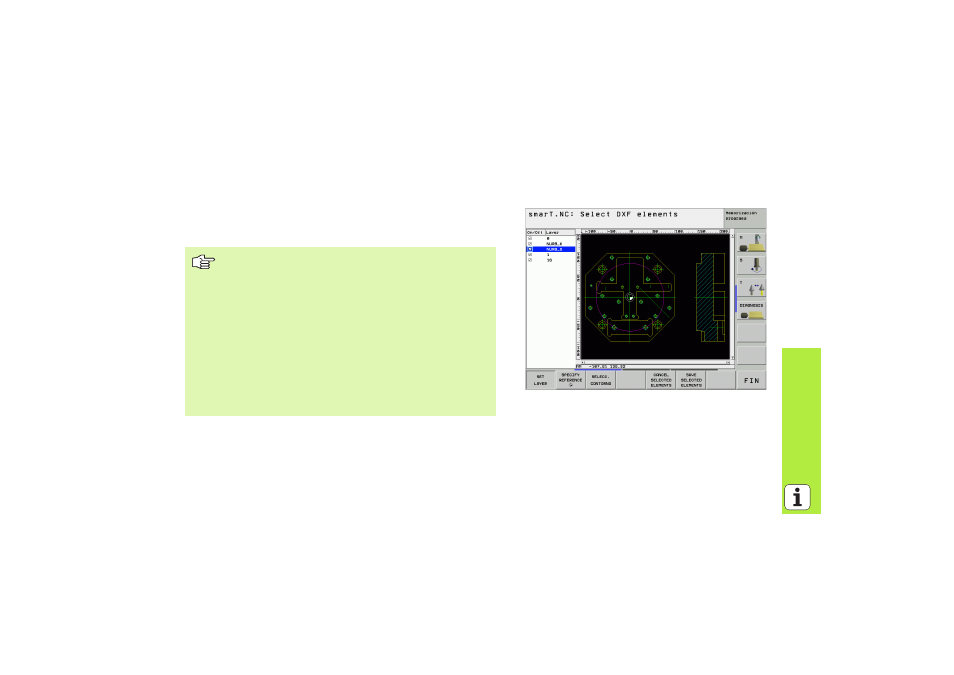

Generar programas de contorno de
datos DXF (opción de software)
Aplicación
En un sistema de CAD puede abrir ficheros DXF directamente en
smarT.NC, a fin de extraer contornos y luego memorizarlos como
programas de contorno (ficheros .HC).
El fichero DXF a utilizar debe guardarse en el directorio
SMARTNC del disco duro del TNC.
El fichero DXF a abrir debe contener, como mínimo, un
layer (plano).
El TNC da soporte al formato R12 DXF más expandido
(corresponde a AC1009).
Como contorno seleccionable se tienen los siguientes
elementos DXF:
„ LÍNEA (recta)
„ CÍRCULO (círculo completo)
„ ARCO (círculo parcial)
