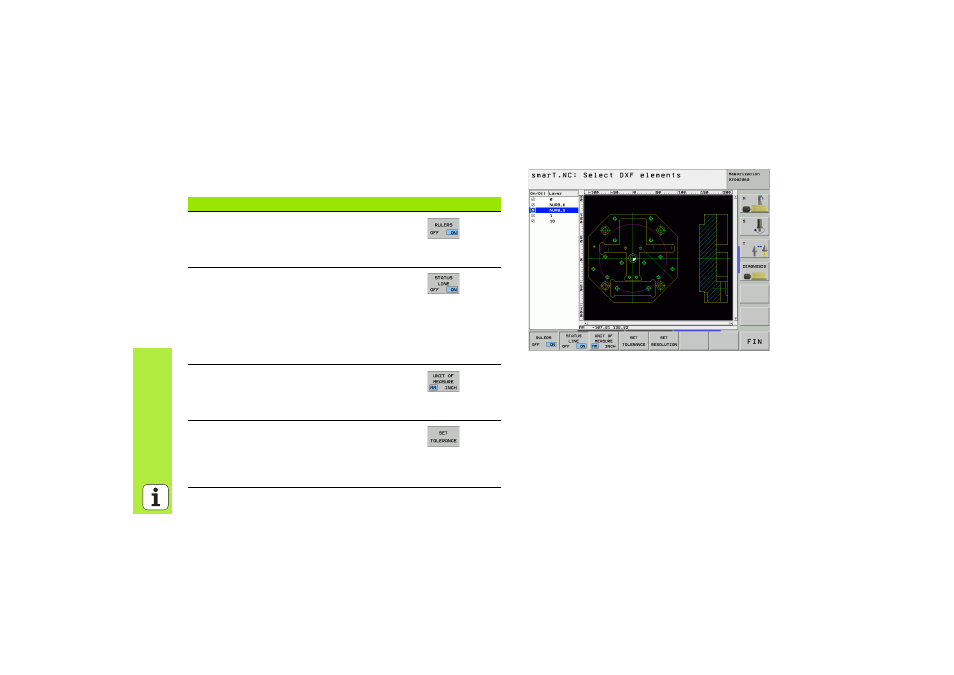

Ajuste básico
En la tercera carátula de softkeys están disponibles diferentes
posibilidades de ajuste:
Ajuste softkey
Visualizar/no visualizar regla: el TNC visualiza la
regla en el margen izquierdo y superior del dibujo.
Los valores visualizados en la regla se refieren al
punto cero del dibujo.
Visualizar/no visualizar barra de estado: el TNC
visualiza la barra de estado en el margen inferior
del dibujo. En la barra de estado están
disponibles las siguientes informaciones:
„ Unidad métrica activa (MM o PULGADAS)
„ Coordenadas X y Y de la posición actual del
ratón
Unidad métrica MM/PULGADAS: ajustar la
unidad métrica del fichero DXF. El TNC también
emite en esta unidad métrica el programa de
contorno
Ajustar tolerancia. La tolerancia determina,
cuánta separación debe haber entre elementos
de contorno contiguos. Gracias a la tolerancia
puede compensar las imprecisiones cometidas al
generar el dibujo. Ajuste básico: 0.1 mm
