17
Nociones básicas

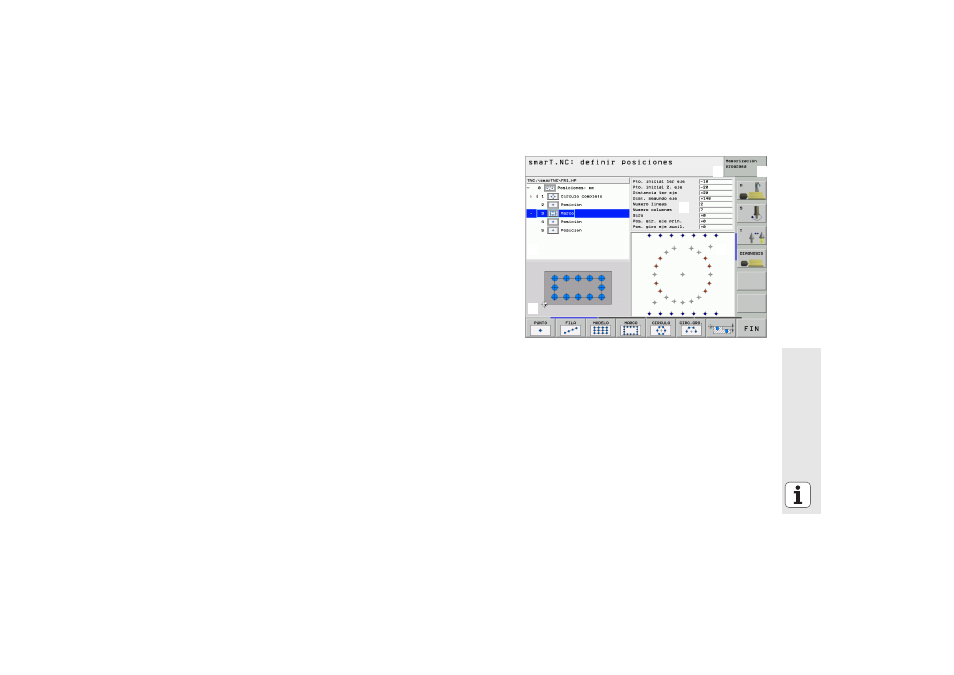

Edición de posiciones de mecanizado
1 1 2
1 3
1 4
1 5
1 6
1 Fila de cabecera: Texto de modos de funcionamiento,
mensajes de error
2 Modo activo en segundo plano
3 Estructura de árbol (vista de árbol) en la que las figuras
de mecanizado definidas se representan estructuradas
4 Ventana de formulario con los parámetros de
introducción correspondientes
5 Ventana gráfica auxiliar en la que está representada el
parámetro correspondiente introducido
6 Ventana gráfica, en la que están representadas las
posiciones de mecanizado programadas una vez
guardado el formulario
