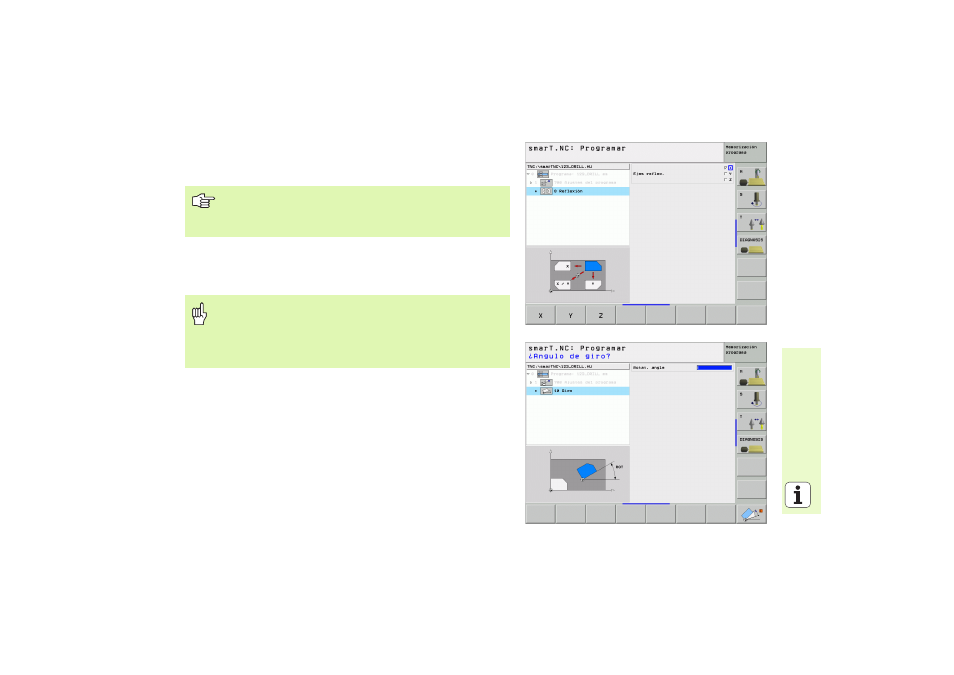

Unit 8 Espejo (función FCL 2)
Con el Unit 8 define mediante el cuadrante de chequeo los ejes espejo
deseados.
Unit 10 Giro (función FCL 2)
Con el Unit 10 Giro define un ángulo de giro, para que smarT.NC gire los
mecanizados definidos a continuación en el plano de mecanizado activo.
Si solamente define un eje espejo, el TNC modifica la
dirección de mecanizado.
Reiniciar el espejo: definir el Unit 8 sin ejes espejo.
Antes del ciclo 10 debe programar, como mínimo, una
llamada de herramienta con definición del eje de
herramienta, para que smarT.NC puede determinar los
planos en los que debe girar.
Reiniciar giro: definir el Unit 10 con giro 0.
