HEIDENHAIN iTNC 530 (340 49x-01) smarT.NC Pilot - Manual (Página 93)

93
De
finició
n
de me
canizados

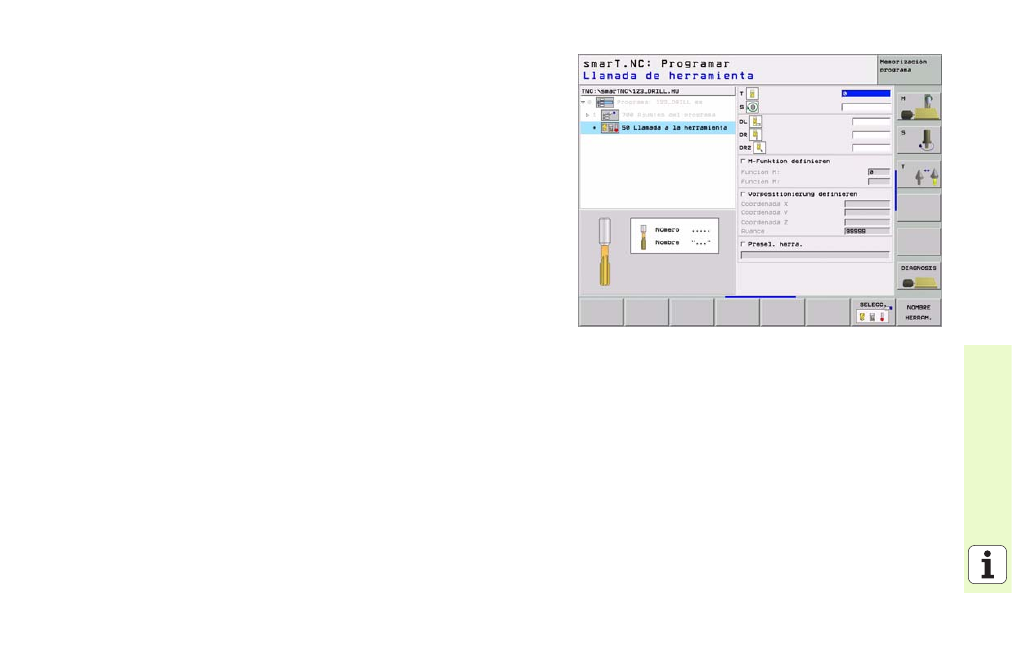

Unit 50: Llamada separada a una herramienta
Con esta unidad (Unit) se puede definir la llamada separada a una
herramienta.
Parámetros en formulario resumido:
8 T : Número o nombre de herramienta (conmutable mediante softkey)
8 S : Velocidad del cabezal
8 DL : Longitud delta para la herramienta T
8 DR : Radio delta para la herramienta T
8 DR2 : Radio delta 2 (radio de la esquina) para la herramienta T
8 Definición de la función M : En caso necesario de la introducción de
cualquier función auxiliar M
8 Definicióin del posicionamiento previo : En caso de necesidad de
introducción de una posición a la que se debe desplazar tras el cambio
de herramienta. Secuencia de posicionamiento: Primero plano de
mecanizado (X/Y), después eje de herramienta (Z)
8 Preselección de hta. : En caso necesario, número de la próxima
herramienta para la preselección del cambio de herramienta (según la
máquina)
