Definición del modelo
8
Seleccionar el modelo a definir por softkey
8
Definir los parámetros de introducción necesarios en el formulario:
Seleccionar el próximo campo de introducción con la tecla ENT o la
tecla "flecha hacia abajo"
8
Guardar el parámetro de introducción: Pulsar la tecla END

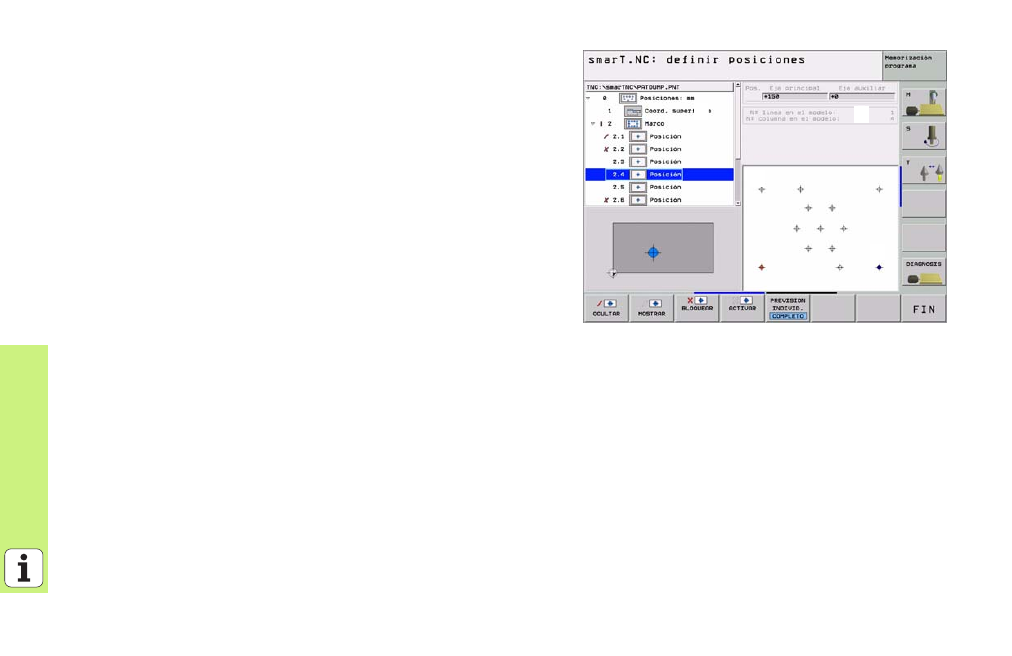

Después de haber introducido cualquier modelo por el formulario,
smarT.NC la representa simbólicamente como icono en la mitad
izquierda de la pantalla en la representación en árbol
1
.
En la mitad inferior derecha de la pantalla
2
se representa gráficamente
la figura tras guardar el parámetro de introducción.
Cuando se abre la representación en árbol con la "flecha hacia la derecha",
se puede seleccionar por "flecha hacia abajo" cada punto dentro de la
figura definida anteriormente, smarT.NC visualiza el punto seleccionado
a la izquierda en el gráfico marcado en azul a la derecha (
3
). Para su
información, se visualizan adicionalmente en la mitad superior derecha
4
las coordenadas cartesianas del correspondiente punto seleccionado.
