Definición de contornos
Nociones básicas
Los contornos se definen básicamente en ficheros separados (tipo de
fichero .HC). Ya que los ficheros .HC contienen una descripción pura del
contorno -sólo geometría-, sin datos tecnológicos, se pueden determinar
de forma flexible: como trayectoria del contorno, como cajera o como
isla.
Las descripciones de los contornos existentes de programas en lenguaje
HEIDENHAIN anteriores (ficheros .H), se pueden convertir con pocos
pasos en una descripción de contorno smarT.NC (véase Pág. 116).
Así como en programas de unidades Unit y en el generador de modelos,
smarT.NC representa cada elemento individual del contorno en la
representación en árbol
1
con el icono correspondiente. En el formulario
de introducción
2
se introducen los datos para el correspondiente

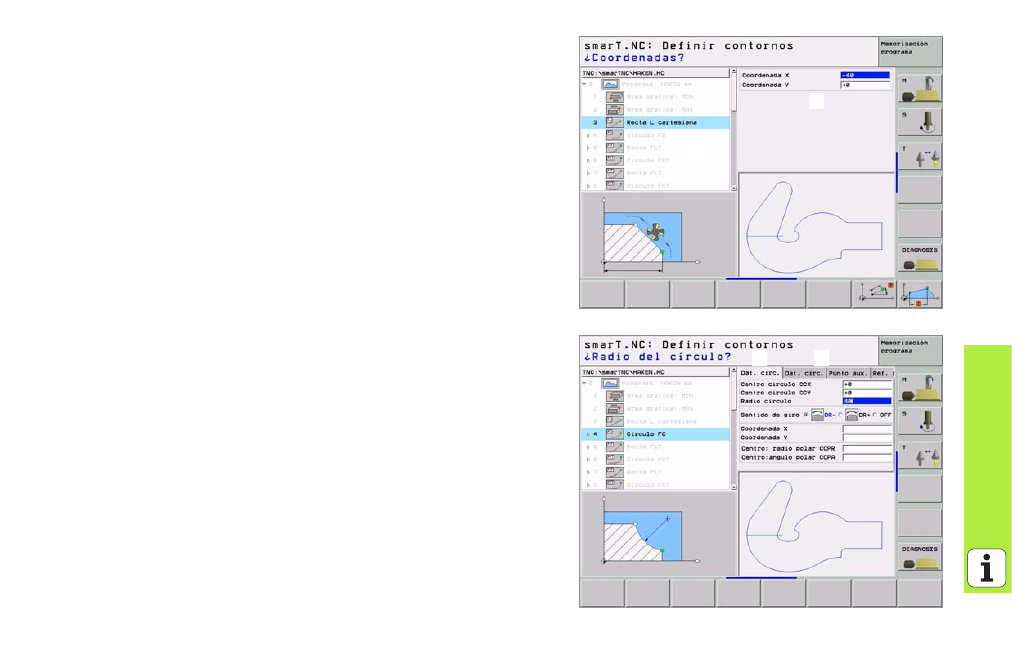

elemento del contorno. En la programación libre del contorno FK están
disponibles junto al formulario resumido
3
hasta otros 3 formularios
detallados (
4
), en los que se pueden introducir datos (véase la figura de
abajo a la derecha).
1
1
1
2
1
3
1
4
