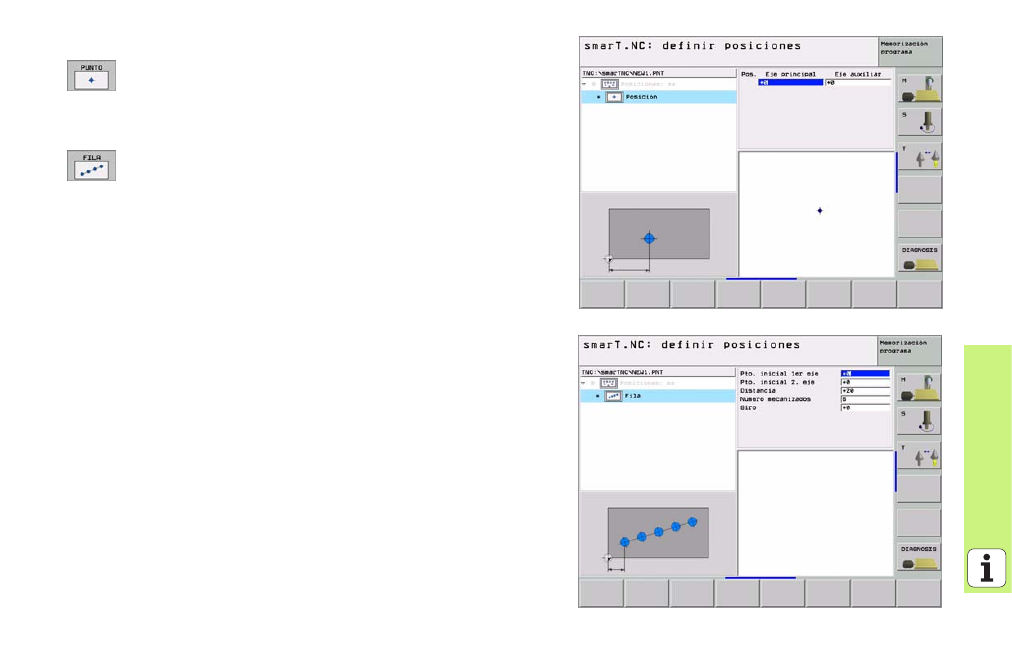

Punto único, cartesianas
8
X
: Coordenadas en el eje principal del plano de mecanizado
8
Y
: Coordenadas en el eje secundario del plano de
mecanizado
Fila única, recta o girada
8
Punto inicial del 1er. eje
: Coordenada del punto inicial
de la fila en el eje principal del plano de mecanizado
8
Punto inicial del 2º eje
: Coordenada del punto inicial de
la fila en el eje secundario del plano de mecanizado
8
Distancia
: Distancia entre las posiciones de mecanizado.
Valor a introducir positivo o negativo
8
Número de mecanizados
: Número total de posiciones de
mecanizado
8
Giro
: Angulo de giro alrededor del punto inicial introducido.
Eje de referencia: Eje principal del plano de mecanizado
activo (por ej. X con eje de herramienta Z). Valor a introducir
positivo o negativo
