De
finició
n
de contornos

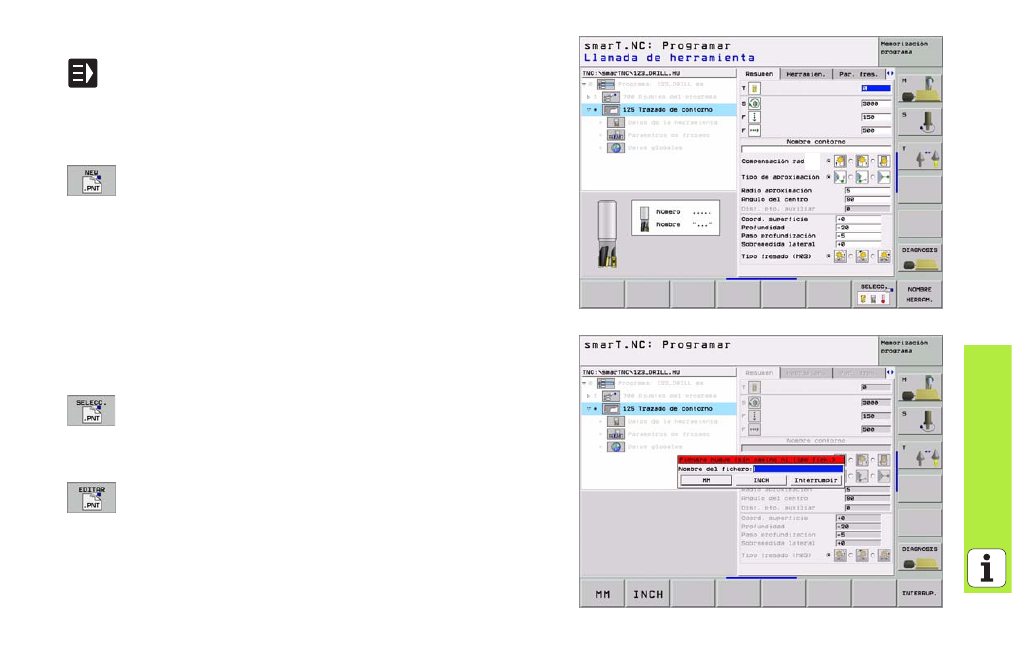

Inicio de la programación de contorno desde un formulario
8
Seleccionar el modo smarT.NC
8
Seleccionar cualquier paso de mecanizado requerido para el
programa de contorno (UNIT 122, UNIT 125)
8
Seleccionar el campo de introducción en el que hay que
definir el nombre del programa de contorno (
1
, véase la
figura superior derecha)
8
Para generar un nuevo fichero: Introducir el nombre del
fichero (sin tipo de fichero), confirmar con la softkey NUEVO
8
Confirmar la unidad métrica del nuevo programa de
contorno en la ventana de transición con la tecla MM o
PULGADAS: smarT.NC abre un programa de contorno en la
unidad métrica seleccionada, a continuación se encuentra
en la programación de contornos e inicia automáticamente
el diálogo para la definición del bloque gráfico:
8
Introducir el punto MIN del gráfico referido al punto cero,
confirmar con la tecla END
8
Introducir el punto MAX del gráfico referido al punto cero,
confirmar con la tecla END. smarT.NC se encuentra a
continuación en la programación de contornos
8
Para seleccionar un fichero HC existente: Pulsar la
softkey SELECCIONAR: smarT.NC muestra una ventana de
transición con los programas de contorno existentes.
Seleccionar uno de los programas de contornos visualizados
y aceptar con la tecla ENT o la casilla OK en el formulario
8
Para editar un fichero HC ya existente: Pulsar la softkey
EDITAR: smarT.NC inicia directamente entonces la
programación de contornos
