Ejemplos de programación 3.11
3
TNC 320 | Modo de Empleoprogramación de ciclos | 5/2014
91
3.11 Ejemplos de programación

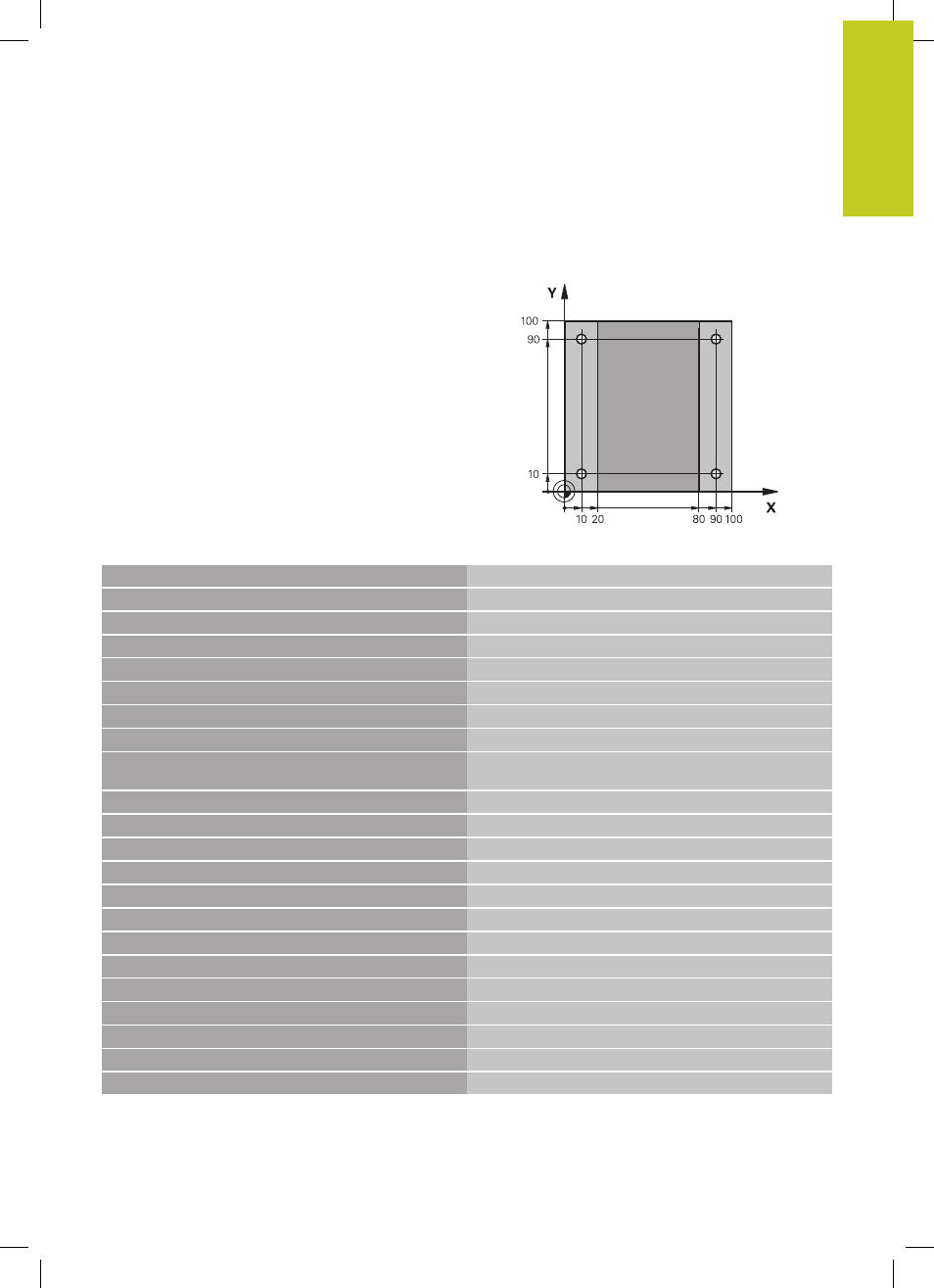

Ejemplo: Ciclos de taladrado
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
Llamada de herramienta (radio de herramienta 3)
4 L Z+250 R0 FMAX Retirar la herramienta
TALADRAR 5 CYCL DEF 200 Definición del ciclo
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;F APROXIMACIÓN DE
PROFUNDIDAD
Q202=2 ;PASO DE PROFUNDIZACIÓN
Q210=0 ;TIEMPO F ARRIBA
Q203=-10 ;COORD. SUPERFICIE
Q204=20 ;2ª DIST. DE SEGURIDAD
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
Q395=0 ;REFERENCIA PROFUNDIDAD
6 L X+10 Y+10 R0 FMAX M3
Llegada al primer taladro, conexión del cabezal
7 CYCL CALL
Llamada al ciclo
8 L Y+90 R0 FMAX M99 Llegada al 2º taladro, llamada al ciclo
9 L X+90 R0 FMAX M99 Llegada al 3er taladro, llamada al ciclo
10 L Y+10 R0 FMAX M99 Llegada al 4º taladro, llamada al ciclo
11 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
12 END PGM C200 MM
