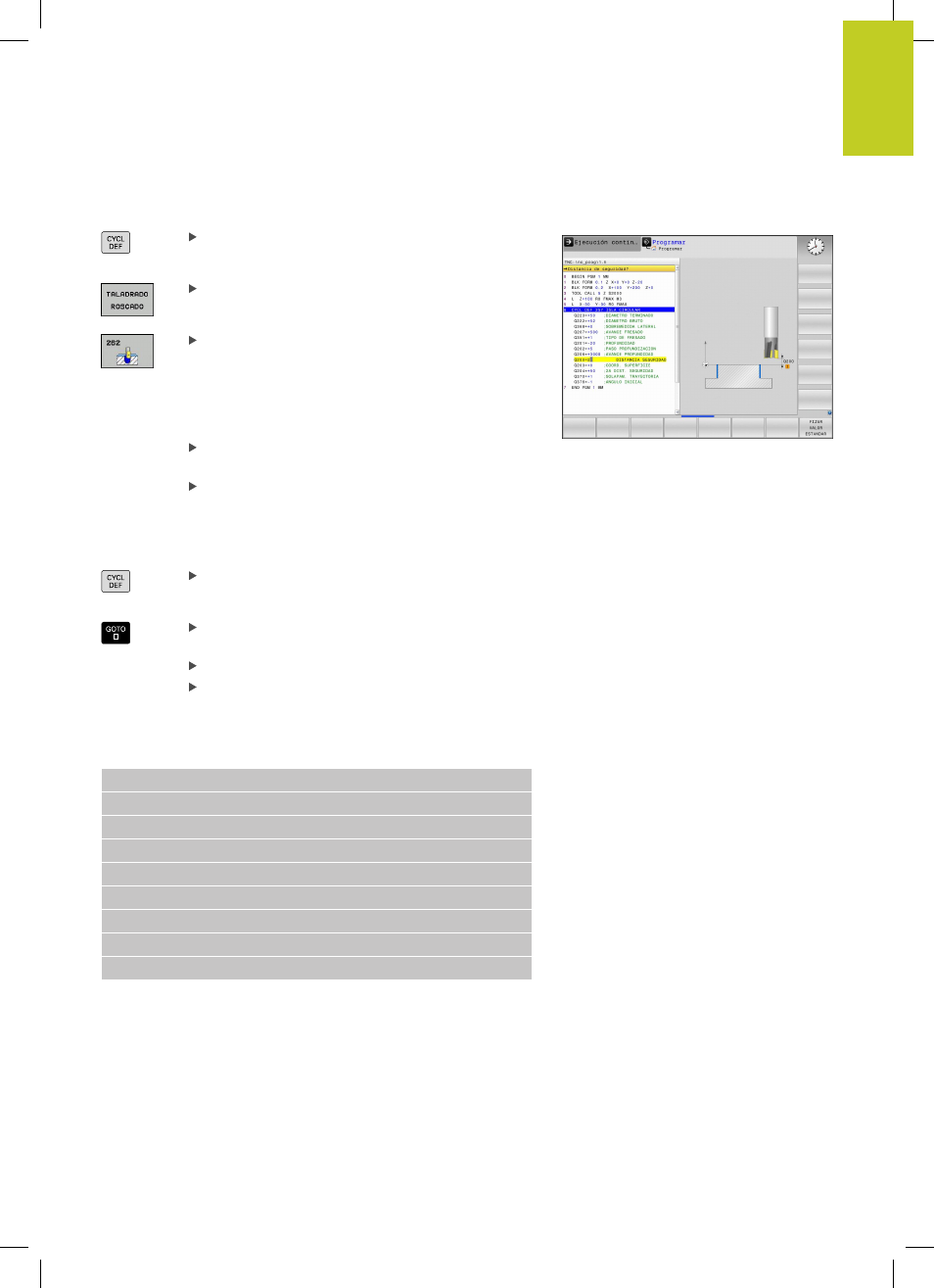

Trabajar con ciclos de mecanizado 2.1
2
TNC 320 | Modo de Empleoprogramación de ciclos | 5/2014
45
Definir ciclo mediante Softkeys
La barra de softkeys muestra los diferentes grupos
de ciclos
Seleccionar el grupo de ciclos, p.ej. ciclos de
taladrado
Seleccionar el ciclo, p. ej. FRESADO DE ROSCAS.
El TNC abre un diálogo y pregunta por todos los
valores de introducción; simultáneamente aparece
en la mitad derecha de la pantalla un gráfico,en el
que aparecen los parámetros a introducir en color
más claro
Introducir todos los parámetros solicitados por el
TNC y finalizar la entrada con la tecla
ENT
El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Definir el ciclo a través de la función GOTO
La barra de softkeys muestra los diferentes grupos
de ciclos
El TNC muestra en una ventana superpuesta el
resumen de ciclos
Seleccionar con el cursor el ciclo que se desea o
Introducir el número de ciclo y confirmar cada vez
con la tecla
ENT. El TNC abre entonces el diálogo
del ciclo descrito anteriormente
Ejemplo de frases NC
TALADRAR 7 CYCL DEF 200
Q200=2 ;DIST. DE SEGURIDAD
Q201=3 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE PROFUNDIZACIÓN
Q202=2 ;PASO DE PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
