Ciclos de mecanizado: Cajera de contorno
7.6 BROCHAR (Ciclo 22, DIN/ISO: G122)
7
182
TNC 320 | Modo de Empleoprogramación de ciclos | 5/2014
7.6 BROCHAR (Ciclo 22, DIN/ISO: G122)
Desarrollo del ciclo
1 El TNC posiciona la hta. sobre el punto de profundización; para
ello se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de pasada la hta. fresa el contorno de
dentro hacia fuera con el avance de fresado Q12

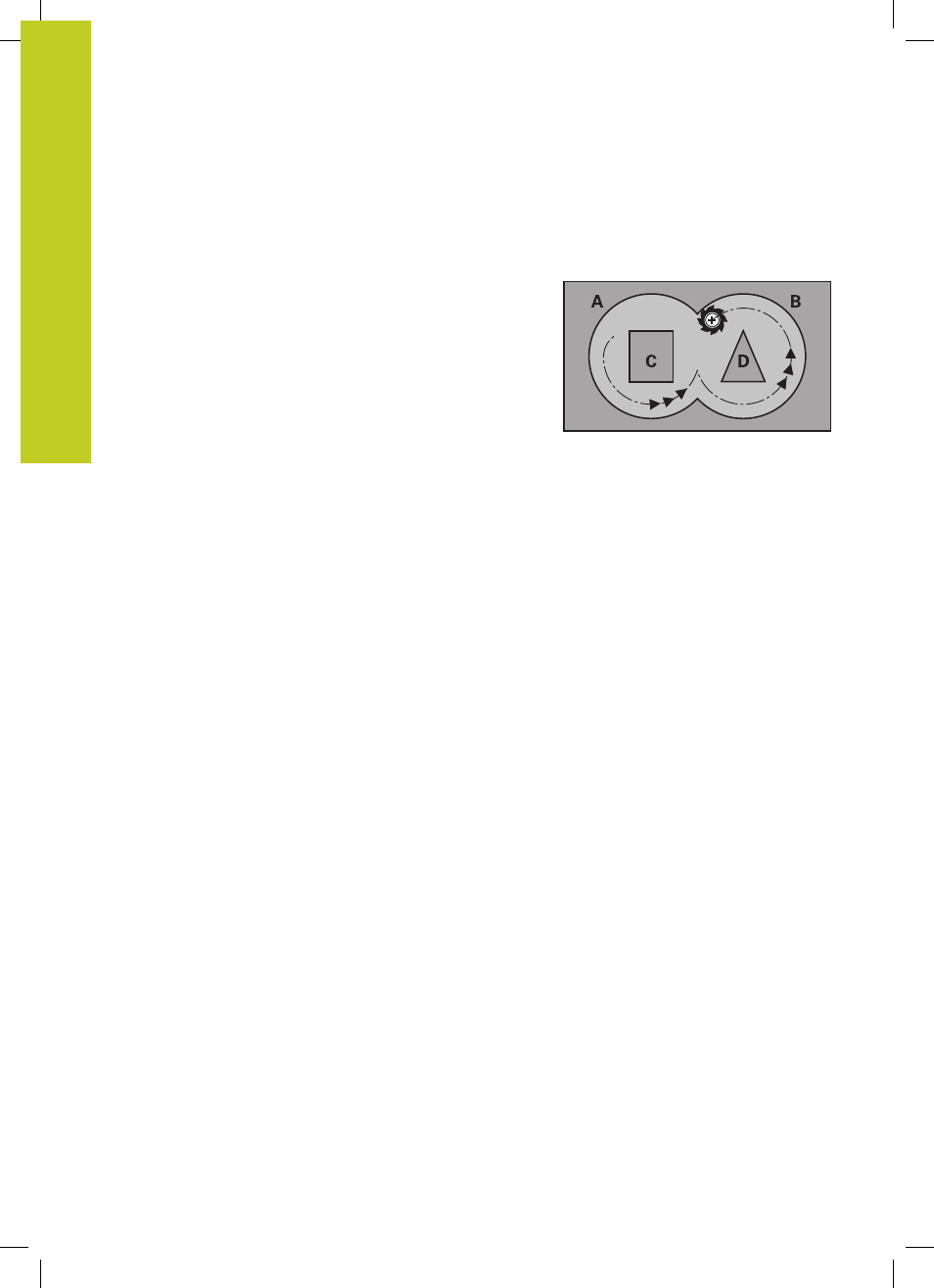

3 Para ello se fresa libremente el contorno de la isla (aquí: C/D)
con una aproximación al contorno de la cajera (aquí: A/B)
4 En el paso siguiente, el TNC desplaza la herramienta hasta
el paso de profundización siguiente y repite el proceso
de desbaste hasta que se haya alcanzado la profundidad
programada
5 Finalmente el TNC hace retroceder la herramienta hasta la altura
segura
