Ciclos de mecanizado: Roscado / Fresado de rosca

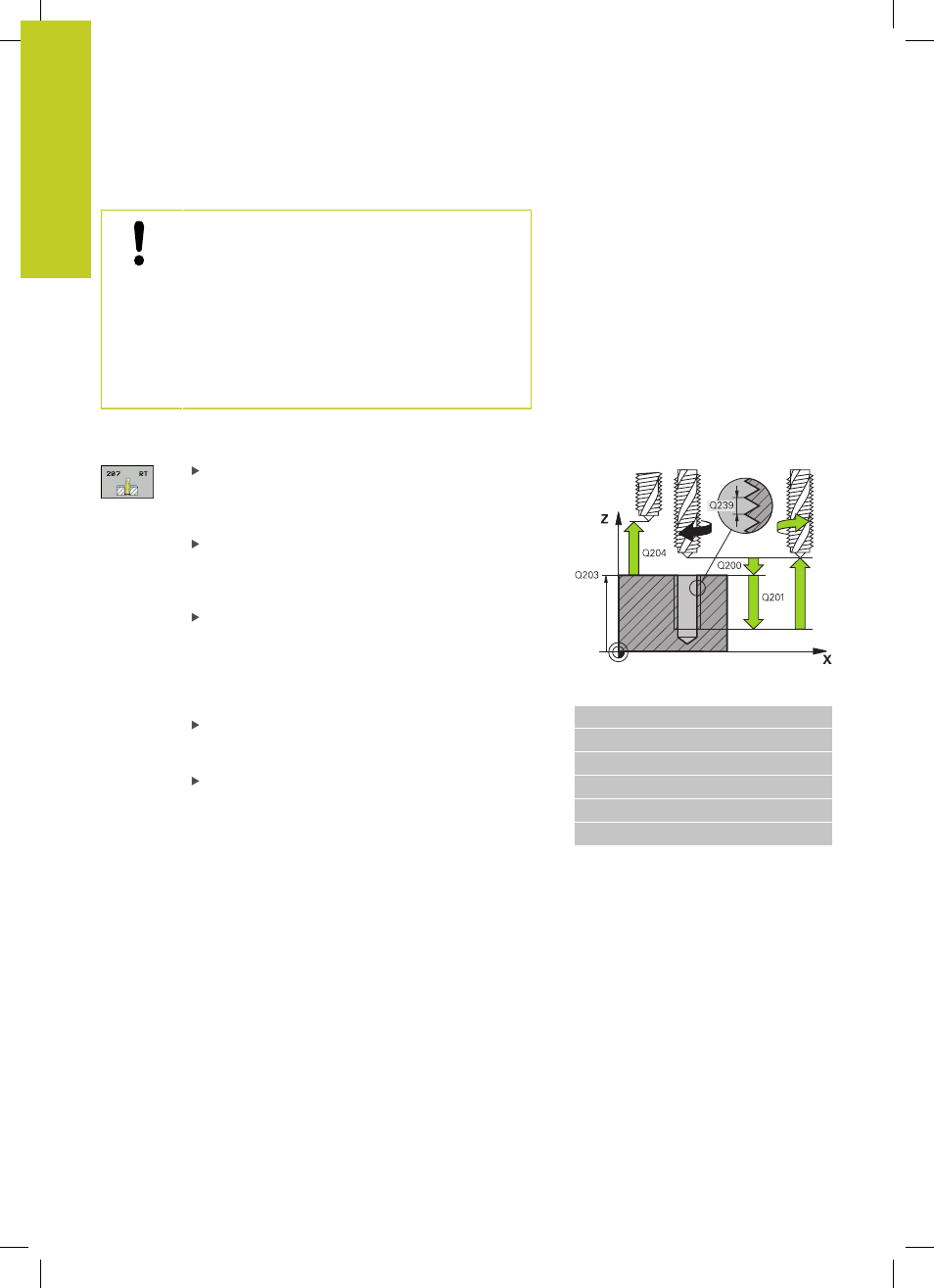

4.3 ROSCADO NUEVO sin portabrocas de compensación GS (Ciclo 207,
DIN/ISO: G207)
4
100
TNC 320 | Modo de Empleoprogramación de ciclos | 5/2014
¡Atención: Peligro de colisión!
Con el parámetro de máquina
displayDepthErr se
determina, si el TNC debe emitir un aviso de error
cuando se introduzca una profundidad positiva (on) o
no (off).
Deberá tenerse en cuenta que con una profundidad
introducida positiva , el TNC invierta el calculo de
la posición previa. ¡La herramienta se desplaza en el
eje de la herramienta a la distancia de seguridad con
marcha rápida
bajo la superficie de la pieza!
Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Paso de rosca Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas
Campo de introducción -99.9999 hasta 99.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Frases NC
26 CYCL DEF 207 ROSCADO GS NUEVO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Retirar al interrumpirse el programa
Si durante el roscado se acciona el pulsador externo de parada, el
TNC visualiza la softkey
DESPLAZAR MANUALMENTE. Si se pulsa
DESPLAZAR MANUALMENTE, se retira la herramienta de forma
controlada. Para ello pulse la tecla de dirección de eje positiva del
eje de la herramienta activo.
