Ciclos de mecanizado: Taladro

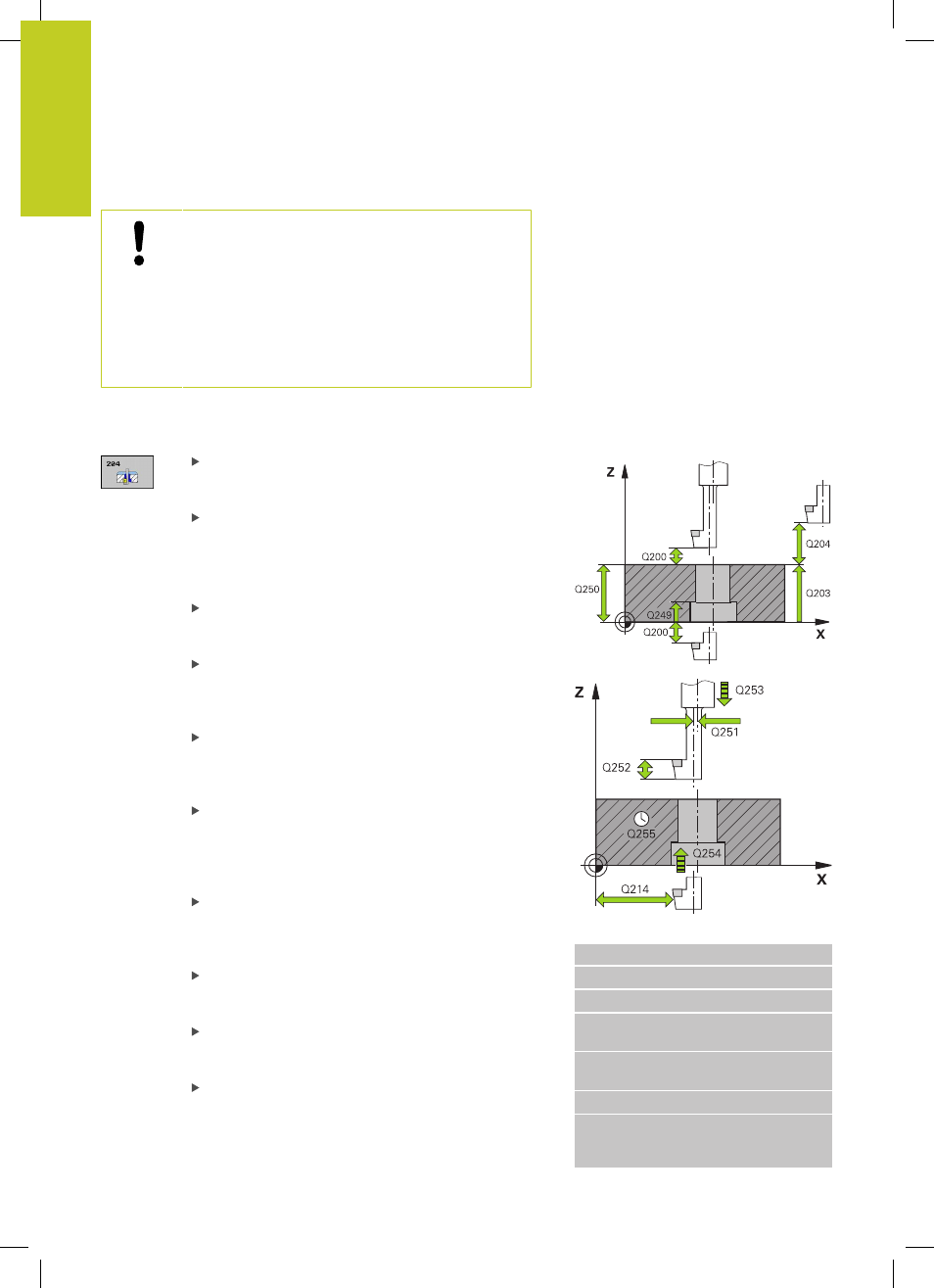

3.7 AVELLANADO INVERSO (Ciclo 204, DIN/ISO: G204)
3
76
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014
¡Atención: Peligro de colisión!
Deberá comprobarse donde se encuentra el extremo
de la hta. cuando se programa una orientación
del cabezal al ángulo programado en
Q336 (p. ej.
en el modo de funcionamiento Posicionamiento
manual). Elegir el ángulo para que el extremo de la
hta. esté paralelo al eje de coordenadas. Seleccionar
la dirección de retroceso para que la hta. se retire del
borde del taladro.
Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza Campo de introducción 0 a 99999,9999
Profundidad rebaje Q249 (valor incremental):
Distancia entre el canto inferior de la pieza y la base
del taladro El signo positivo realiza la profundización
en la dirección positiva del eje de la hta. Campo de
introducción -99999,9999 a 99999,9999
Espesor del material Q250 (valor incremental):
espesor de la pieza. Campo de introducción 0,0001
a 99999,9999
Medida excéntrica Q251 (valor incremental):
medida de excentricidad de la herramienta; sacar de
la hoja de datos de la hta. Campo de introducción
0,0001 a 99999.9999
Altura de corte Q252 (valor incremental): distancia
del canto inferior de la barra de taladrado a la cuchilla
principal; sacar de la hoja de datos de la hta. Campo
de introducción 0,0001 a 99999.9999
Avance de preposicionamiento Q253: Velocidad
de desplazamiento de la hta. al profundizar en la
pieza o bien al salir de la pieza en mm/min. Campo
de introducción 0 a 99999,999 alternativo
FMAX,
FAUTO
Avance de rebaje Q254: Velocidad de
desplazamiento de la hta. durante el rebaje en
mm/min. Campo de introducción 0 a 99999,9999
alternativo
FAUTO, FU
Tiempo de espera Q255: tiempo de espera en
segundos en la base de la profundización. Campo
de introducción 0 a 3600,000
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Bloques NC
11 CYCL DEF 204 REBAJE INVERSO
Q200=2 ;DIST. DE SEGURIDAD
Q249=+5 ;PROFUNDIDAD REBAJE
Q250=20 ;ESPESOR DEL
MATERIAL
Q251=3.5 ;MEDIDA DE
EXCENTRICIDAD
Q252=15 ;ALTURA DE CORTE
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
