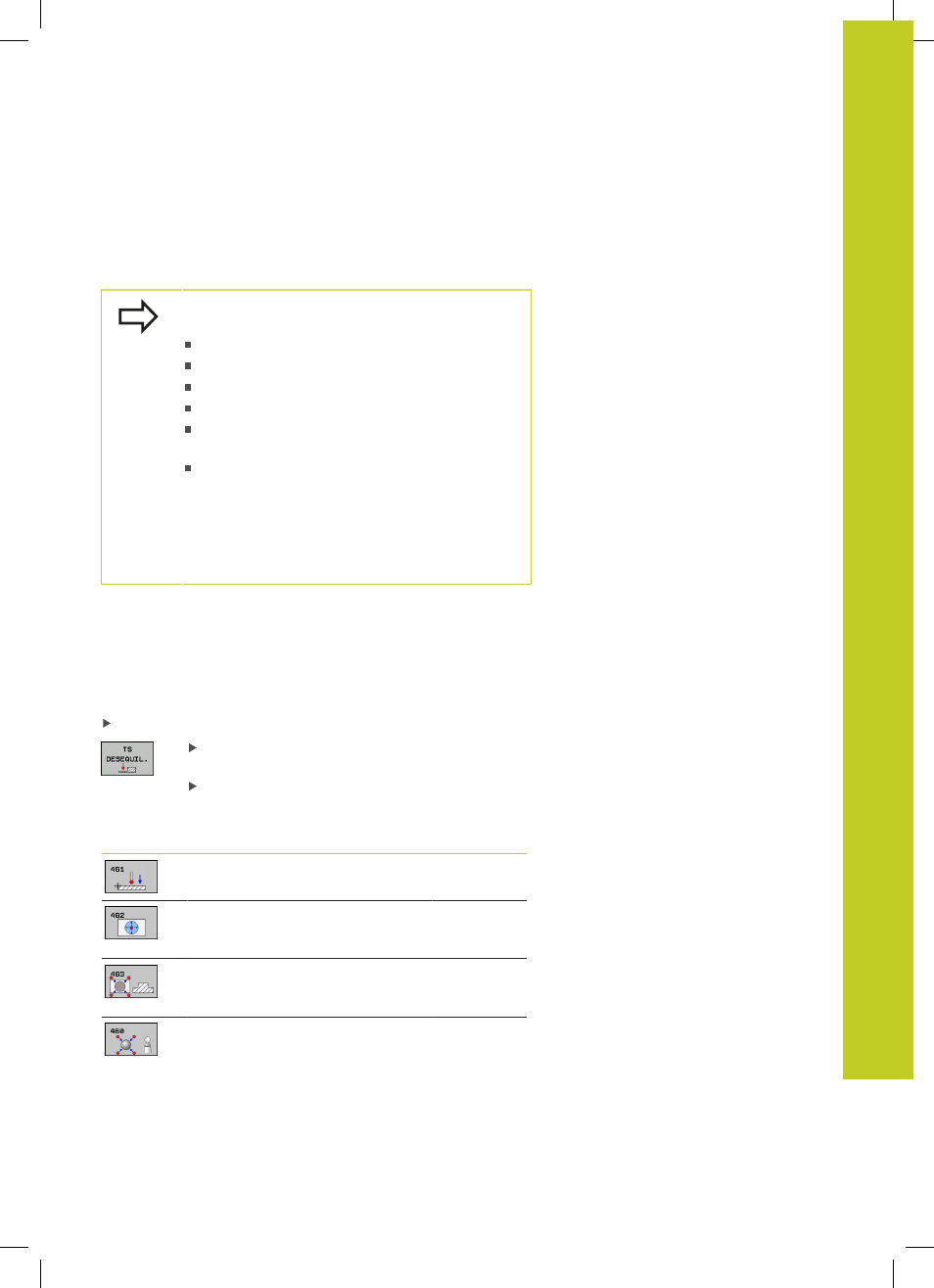

17.3 Calibración del palpador digital
Para poder determinar con exactitud el punto de conmutación real
de un palpador 3D se debe calibrar el sistema de palpación. Sino, el
TNC no podrá realizar mediciones exactas.
En los siguientes casos siempre hay que calibrar el
sistema de palpación:
Puesta en marcha
Rotura del vástago
Cambio del vástago
Modificación del avance de palpación
Irregularidades, p. ej. debidas al calentamiento de
la máquina
Cambio del eje de herramienta activo
El TNC incorpora los valores de calibración para el
sistema de palpación activo directamente después
del proceso de calibración. Los datos de herramienta
actualizados pasan a estar activos de inmediato, no
siendo necesaria una nueva llamada de herramienta.
En la calibración el TNC calcula la longitud "activa" del vástago
y el radio "activo" de la bola de palpación. Para la calibración del
palpador 3D, se coloca un anillo de ajuste o un vástago con altura y
radio conocidos, sobre la mesa de la máquina.
El TNC dispone de ciclos de calibración para la calibración de
longitudes y para la calibración de radios:
Seleccionar la Softkey FUNCIÓN DE PALPACIÓN.
Mostrar ciclos de calibración Pulsar CALIBRAR TS
(PALPADOR)
Seleccionar ciclo de calibración
Ciclos de calibración del TNC:
Softkey Función Página
Calibrar longitud 409
Determinar el radio y el decalaje
del centro con un anillo de
calibración
410
Determinar el radio y el decalaje
del centro con un vástago o
mandril de calibración
412
Determinar el radio y el decalaje
del centro con una bola de
calibración
407
