Ciclos SL con fórmulas de contorno complejas 9.1
9
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014
209

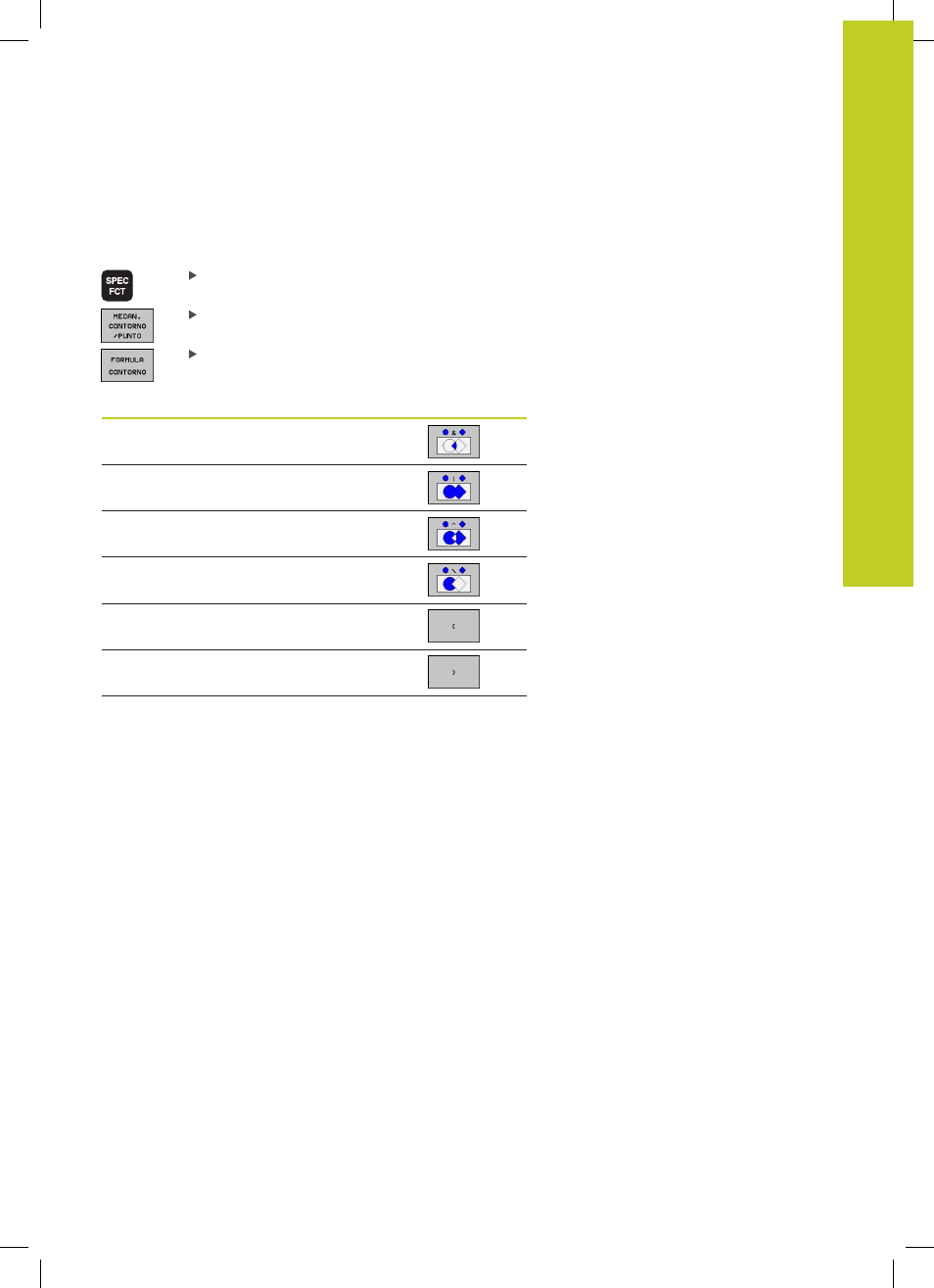

Introducir fórmulas complejas del contorno
Mediante softkeys es posible unir contornos distintos en una
fórmula matemática:
Visualizar la carátula de softkeys con funciones
especiales
Seleccionar menú para funciones para
mecanizados de contorno y de puntos
Pulsar la softkey FÓRMULA DEL CONTORNO: el
TNC muestra los siguientes softkeys:
Función lógica Softkey
intersección con
p.ej., QC10 = QC1 & QC5
unión con
p.ej., QC25 = QC7 | QC18
unión con, pero sin intersección
por ej. QC12 = QC5 ^ QC25
sin
p.ej QC25 = QC1 \ QC2
Paréntesis abierto
p.ej., QC12 = QC1 * (QC2 + QC3)
Paréntesis cerrado
p.ej., QC12 = QC1 * (QC2 + QC3)
Definir el contorno individual
por ej. QC12 = QC1
