Utilizar ciclos de mecanizado
2.3 Definición del modelo PATTERN DEF
2
50
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014

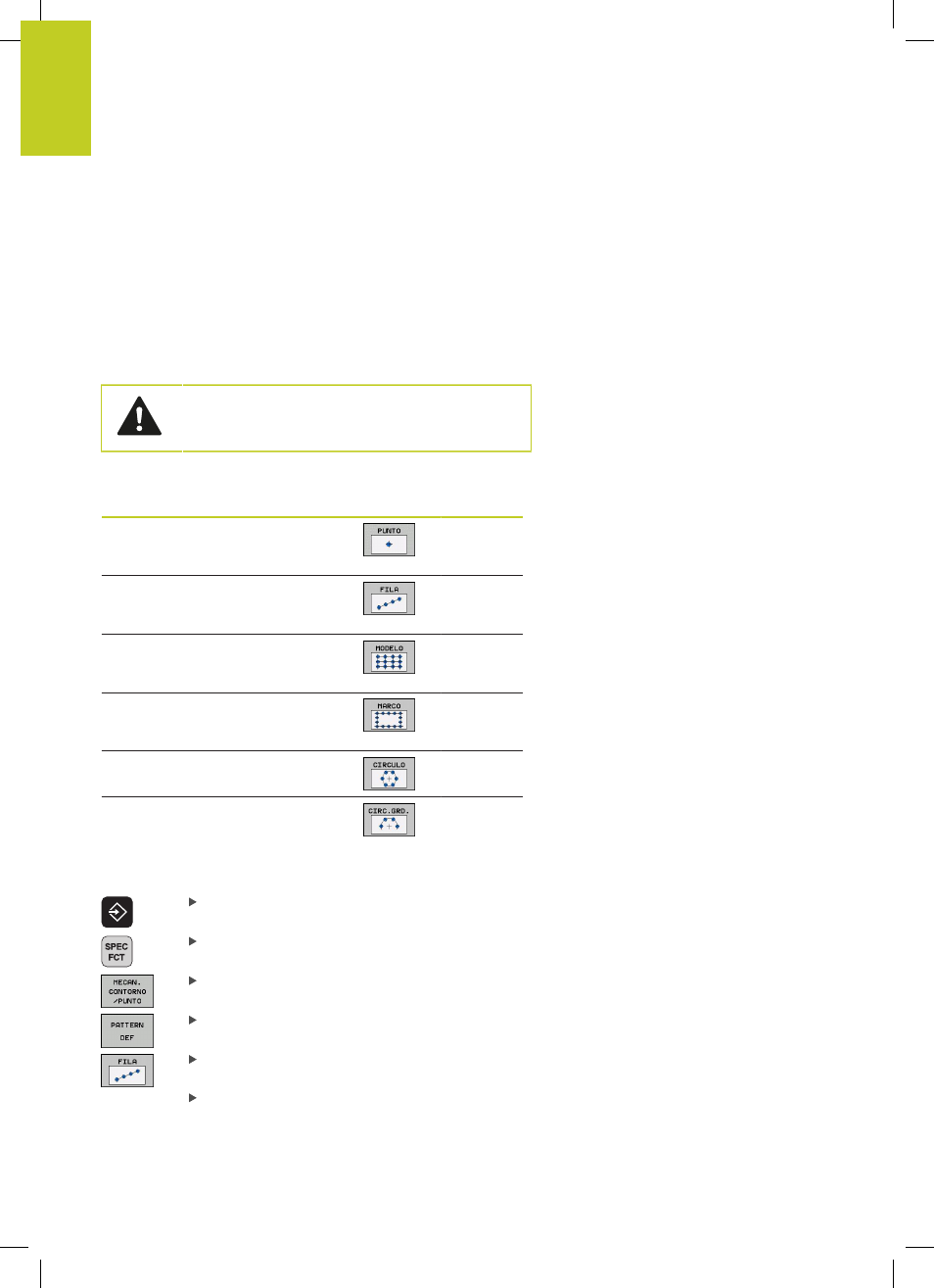

2.3 Definición del modelo PATTERN DEF
Utilización
Con la función PATTERN DEF se pueden definir de forma sencilla
modelos de mecanizado regulares, a los cuales se puede llamar
con la función
CYCL CALL PAT. Al igual que en las definiciones
de ciclo, en la definición del modelo también se dispone de
figuras auxiliares, que ilustran el correspondiente parámetro de
introducción.
¡Utilizar PATTERN DEF solo en combinación con el
eje de herramienta Z!
Se dispone de los siguientes modelos de mecanizado:
Figuras de mecanizado Softkey Lado
PUNTO
Definición de hasta 9 posiciones de
mecanizado cualesquiera
51
FILA
Definición de una fila individual, recta
o girada
52
MODELO
Definición de un modelo individual,
recto, girado o deformado
53
MARCO
Definición de un marco individual,
recto, girado o deformado
54
CÍRCULO
Definición de un círculo completo
55
CÍRCULO PARCIAL
Definición de un círculo parcial
55
Introducir PATTERN DEF
Seleccionar el modo Memorizar/Editar
Seleccionar funciones especiales
Seleccionar funciones para mecanizados de
contorno y de puntos
Abrir la frase
PATTERN DEF
Seleccionar el modelo de mecanizado deseado, p.
ej. fila única
Introducir las definiciones necesarias, confirmar
con la tecla ENT
