HEIDENHAIN TNC 320 (34055x-06) Cycle programming - Manual (Página 292)

Ciclos de palpación: determinar automáticamente la posición inclinada
de la pieza
14.5 GIRO BÁSICO compensar mediante un eje de giro (Ciclo 403, DIN/
ISO: G403)
14
292
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014

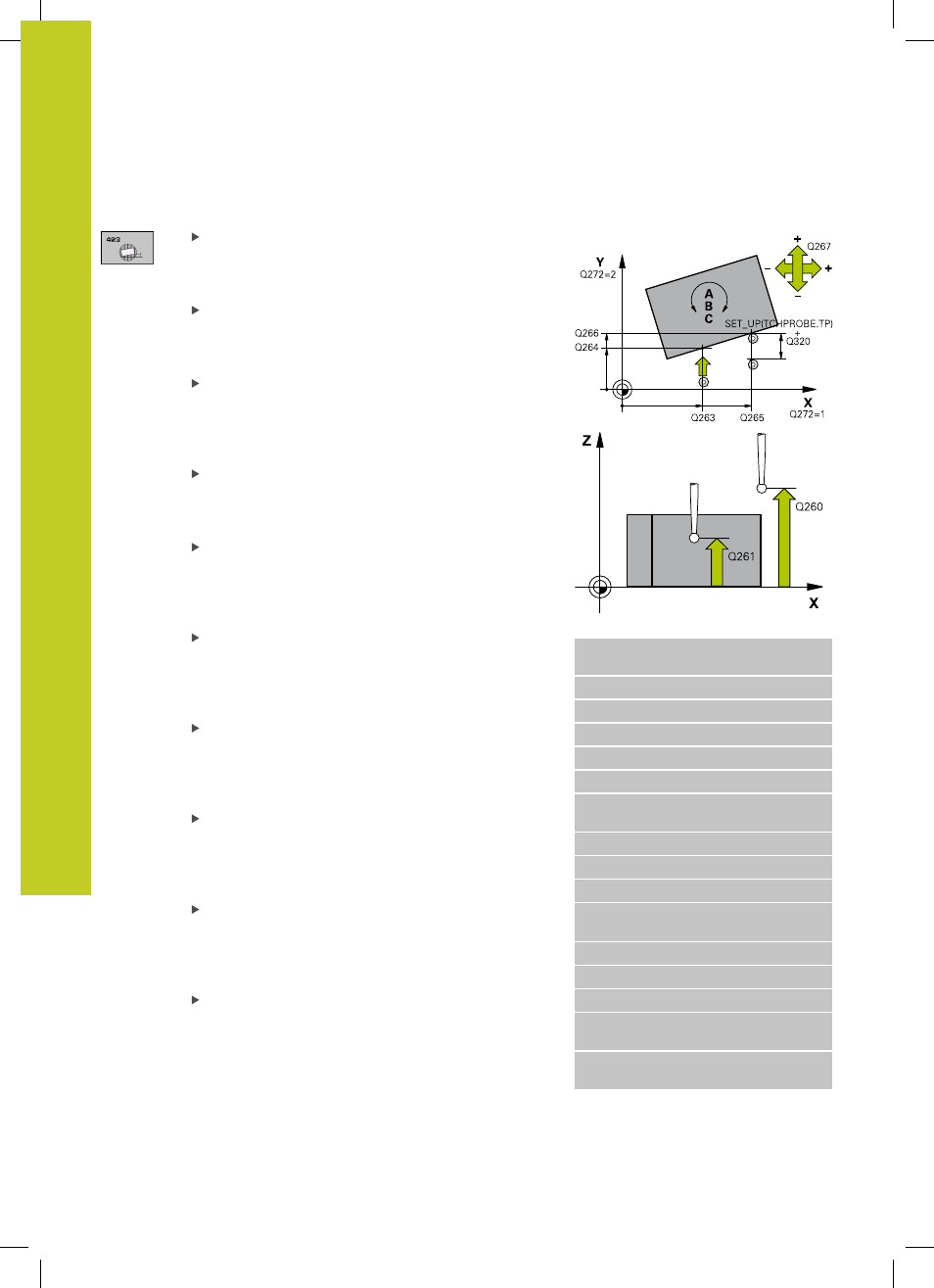

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º punto de medición del 1er eje Q265 (valor
absoluto): coordenada del segundo punto
de palpación en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Eje de medición (1...3: 1=Eje principal) Q272: Eje
en el que debe tener lugar la medición:
1 : Eje principal = Eje de medición
2 : Eje auxiliar = Eje de medición
3 : Eje de palpador = Eje de medición
Dirección de desplazamiento 1 Q267: dirección en
la que el palpador debe desplazarse hasta llegar a la
pieza:
-1 : dirección de desplazamiento negativa
+1 : dirección de desplazamiento positiva
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Frases NC
5 TCH PROBE 403 ROT. MEDIANTE EJE
DE GIRO
Q263=+0 ;1ER PUNTO 1ER EJE
Q264=+0 ;1ER PUNTO 2º EJE
Q265=+20 ;2º PUNTO 1ER EJE
Q266=+30 ;2º PUNTO 2º EJE
Q272=1 ;EJE DE MEDICIÓN
Q267=-1 ;DIRECCIÓN DE
DESPLAZAMIENTO
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q312=6 ;EJE DE COMPENSACIÓN
Q337=0 ;PONER CERO
Q305=1 ;Nº EN TABLA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q380=+90 ;ÁNGULO DE
REFERENCIA
