Programación: Funciones especiales
10.4 Definir la transformación de coordenadas
10
334
TNC 320 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
10.4 Definir la transformación de
coordenadas
Resumen
De forma alternativa al ciclo de transformación de coordenadas
7
DESPLAZAMIENTO PUNTO CERO, también se puede utilizar
la función en lenguaje conversacional TRANS DATUM. Al igual
que en el ciclo 7 se pueden programar directamente valores de
desplazamiento con
TRANS DATUM o activar una fila desde una
tabla de puntos cero seleccionable. Adicionalmente se dispone de
la función
TRANS DATUM RESET, con la cual se puede desactivar
de forma sencilla un desplazamiento activo del punto cero.
TRANS DATUM AXIS
Con la función TRANS DATUM AXIS se define un desplazamiento
del punto cero introduciendo valores en el eje correspondiente.
Se pueden definir en una frase hasta 9 coordenadas; es posible la
introducción incremental. Para la definición debe procederse de la
siguiente forma:

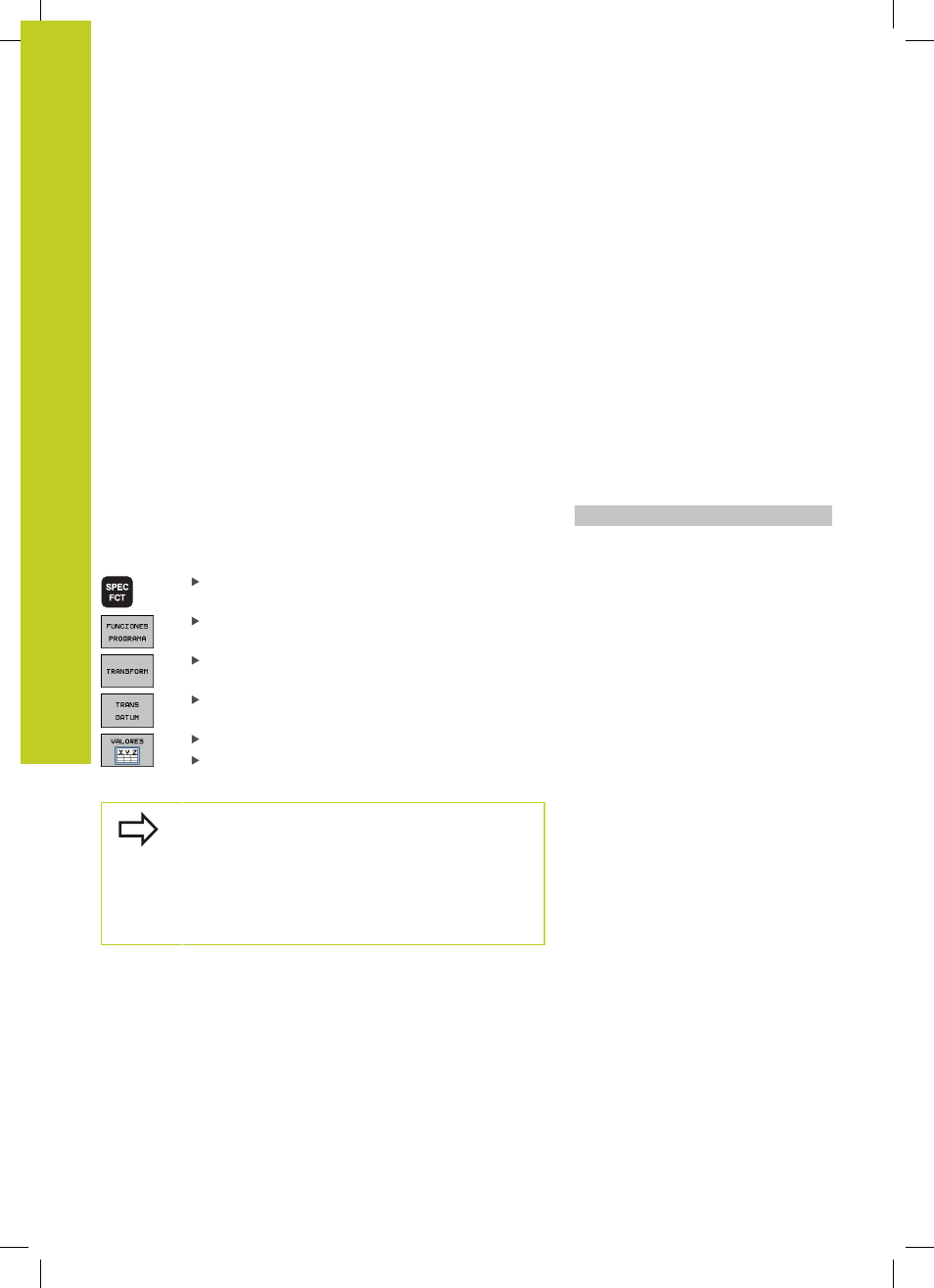

Visualizar la carátula de softkeys con funciones
especiales
Seleccionar el menú de funciones para la definición
de diferentes funciones en lenguaje conversacional
Seleccionar transformaciones
Seleccionar el desplazamiento del punto cero
TRANS DATUM
Seleccionar la softkey para introducción de valores
Introducir el desplazamiento del punto cero en el eje
deseado y confirmar con la tecla ENT
Los valores absolutos introducidos se refieren al punto
cero de la pieza, el cual se ha determinado a través de
Fijar punto de referencia o de un preset desde la tabla
de presets.
Los valores incrementales siempre se refieren al
último punto cero válido – puede que éste ya haya sido
desplazado.
Frase NC
13 TRANS DATUMAXIS X+10 Y+25 Z+42
