Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
186
TNC 320 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014

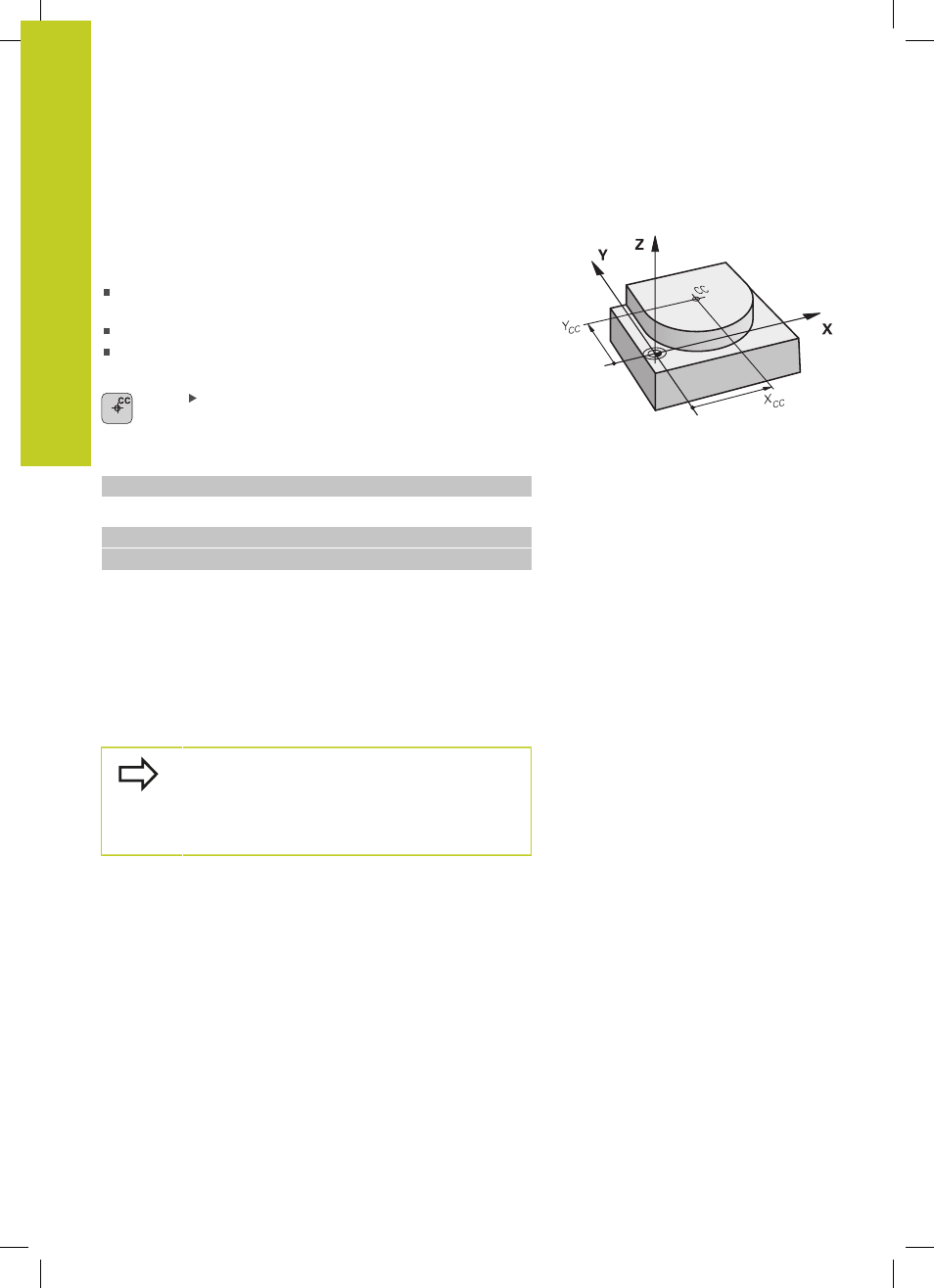

Punto central del círculo CC
El punto central del círculo corresponde a las trayectorias
circulares, programadas con la tecla C (trayectoria circular C), o .
Para ello,
se introducen las coordenadas cartesianas del punto central del
círculo en el plano de mecanizado o
aceptar la última posición programada o
se aceptan las coordenadas con la tecla „ACEPTAR
POSICIONES REALES“
Introducir las coordenadas para el punto central
del círculo o para aceptar la última posición
programada: No introducir coordenadas
Ejemplo de frases NC
5 CC X+25 Y+25
o
10 L X+25 Y+25
11 CC
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se
programa un nuevo punto central del círculo.
Introducir el punto central del círculo en incremental
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
Con CC se identifica una posición como centro
del círculo: La herramienta no se desplaza a dicha
posición.
El centro del círculo es a la vez polo de las
coordenadas polares.
