Aproximación y salida del contorno 6.3
6
TNC 320 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
179

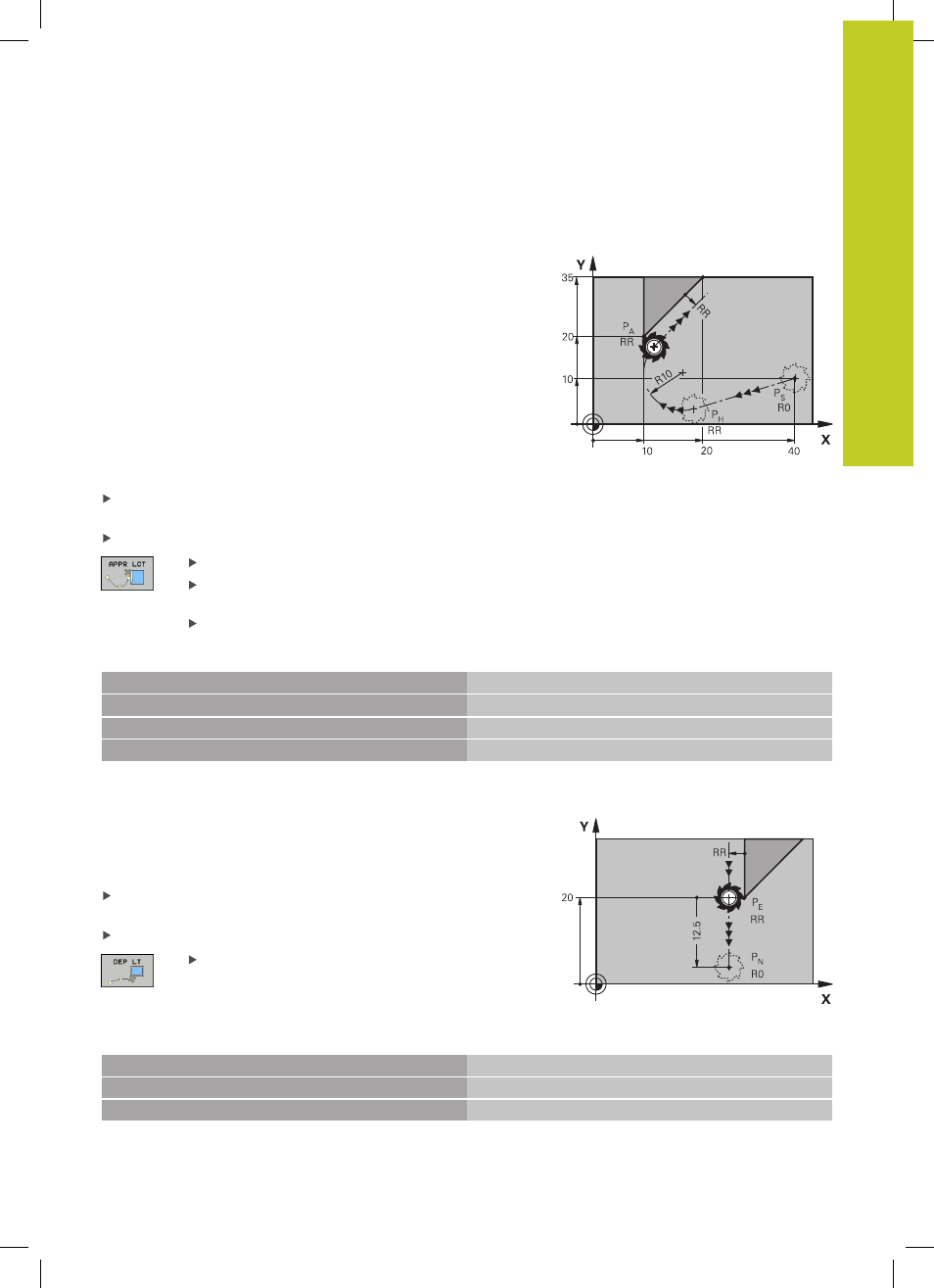

Aproximación según una trayectoria circular tangente
al contorno y a una recta: APPR LCT
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según
una trayectoria circular al primer punto del contorno P
A
. El avance
programado en la frase APPR es válido para todo el tramo que el
TNC recorre en la frase de arranque (tramo P
S
– P
A
).
Si se han programado en la frase de arranque las tres coordenadas
del eje principal X, Y y Z, entonces el TNC recorre desde la posición
definida antes de la frase APPR en los tres ejes simultáneamente
hasta el punto de ayuda PH y, a continuación desde P
H
hacia P
A
sólo en el plano de mecanizado.
La trayectoria circular conecta tanto la recta P
S
- P
H
como el primer
elemento del contorno tangencial. De esta forma la trayectoria se
determina claramente mediante el radio R.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
Coordenadas del primer punto de contorno P
A
Radio R de la trayectoria circular. Introducir R
positivo
Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3 Aproximación a P
S
sin corrección de radio
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
con corrección de radio. RR, radio R=10
9 L X+20 Y+35 Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
Salida según una recta tangente: DEP LT
El TNC desplaza la herramienta desde una recta del último punto
del contorno P
E
al punto final P
N
. La recta se encuentra en la
prolongación del último tramo del contorno. P
N
se encuentra a la
distancia LEN de P
E
.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
LEN: Introducir la distancia del punto final P
N
del
último elemento del contorno P
E
Ejemplo de frases NC
23 L Y+20 RR F100 Último elemento de contorno: P
E
con corrección de radio
24 DEP LT LEN12.5 F100 Retirarse según LEN=12,5 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
