Aproximación y salida del contorno 6.3
6
TNC 320 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
175

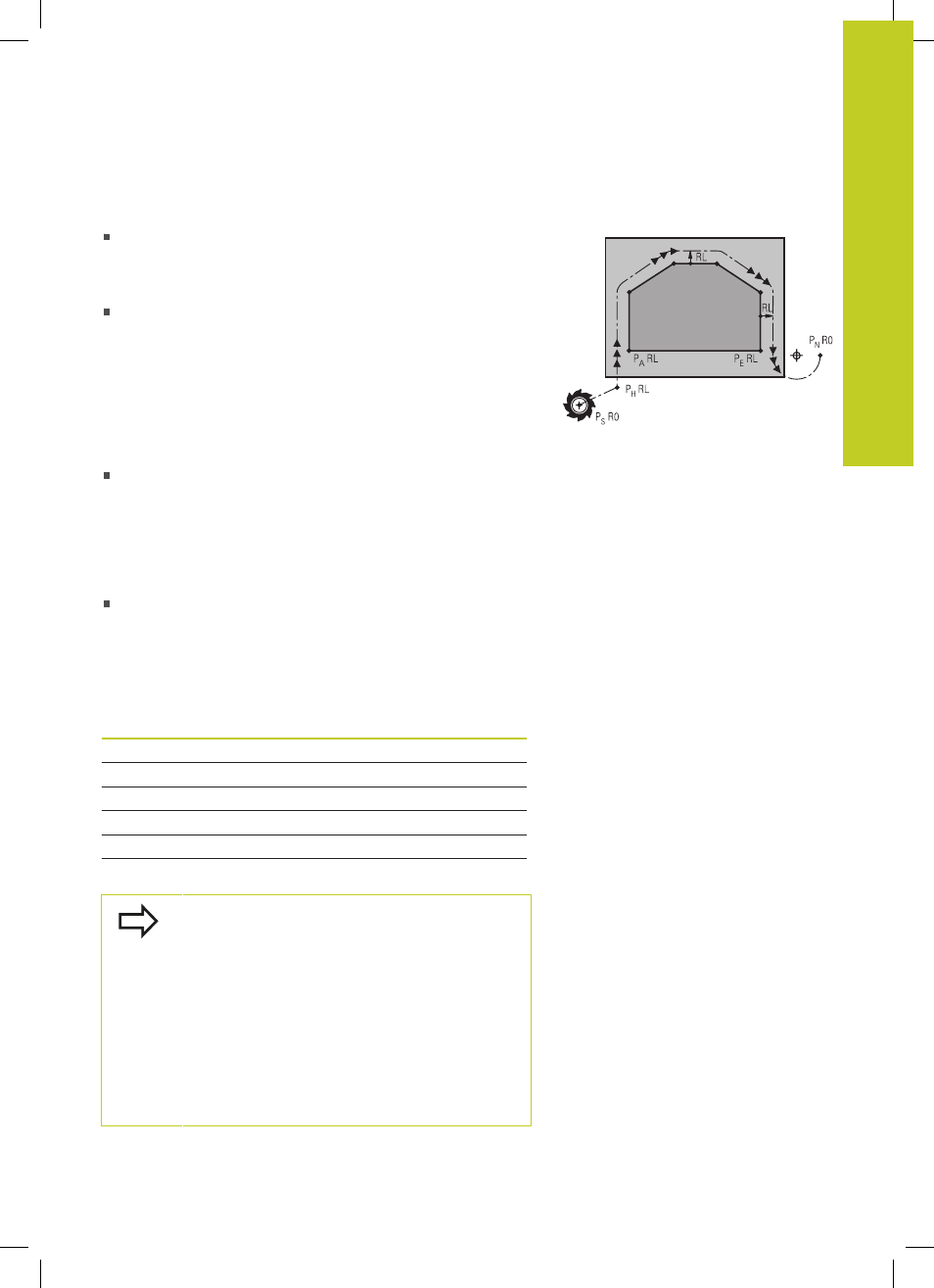

Posiciones importantes en la aproximación y la salida
Punto de partida P
S
Esta posición se programa siempre antes de la frase APPR.
P
S
se encuentra siempre fuera del contorno y se alcanza sin
corrección de radio (R0).
Punto auxiliar P
H
La aproximación y salida pasa en algunos tipos de trayectoria
por un punto auxiliar P
H
que el TNC calcula de la frase
APPR y DEP. El TNC se desplaza desde la posición actual
al punto auxiliar P
H
con el último avance programado. Si se
ha programado en la última frase de posicionamiento de
aproximación
FMAX (posicionamiento de avance rápido),
entonces también pasa el TNC por el punto auxiliar P
H
en
avance rápido
Primer punto del contorno P
A
y último punto del contorno P
E
El primer punto del contorno P
A
se programa en la frase
APPR y el último punto del contorno P
E
con cualquier tipo de
trayectoria. Si la frase APPR contiene también la coordenada
Z, el TNC desplaza primero la hta. al punto P
H
sobre el plano
de mecanizado y allí según el eje de la misma a la profundidad
programada.
Punto final P
N
La posición P
N
se encuentra fuera del contorno y se calcula a
partir de las indicaciones introducidas en la frase DEP. Si la frase
DEP contiene también las coordenadas de Z, el TNC desplaza
primero la hta. al punto P
N
sobre el plano de mecanizado y
desde allí según el eje de la hta. a la altura programada.
Abreviatura Significado
APPR en inglés APPRoach = aproxim.
DEP en inglés DEParture = salida
L en inglés Line = recta
C en inglés Circle = círculo
T Tangencial (transición constante)
N Normal (perpendicular)
El TNC no comprueba en el desplazamiento a la
posición real del punto auxiliar P
H
si se ha dañado
el contorno programado. ¡Comprobar con el test
gráfico!
En las funciones APPR LT, APPR LN y APPR CT el
TNC se desplaza de la posición real al punto de ayuda
P
H
con el último avance/marcha rápida programado.
En la función APPR LCT el TNC desplaza el punto
auxiliar P
H
con el avance programado en la frase
APPR. Si antes de la frase de aproximación no se ha
programado ningún avance, el TNC emite un aviso de
error.
