Programación: Mecanizado multieje
1
1
.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)

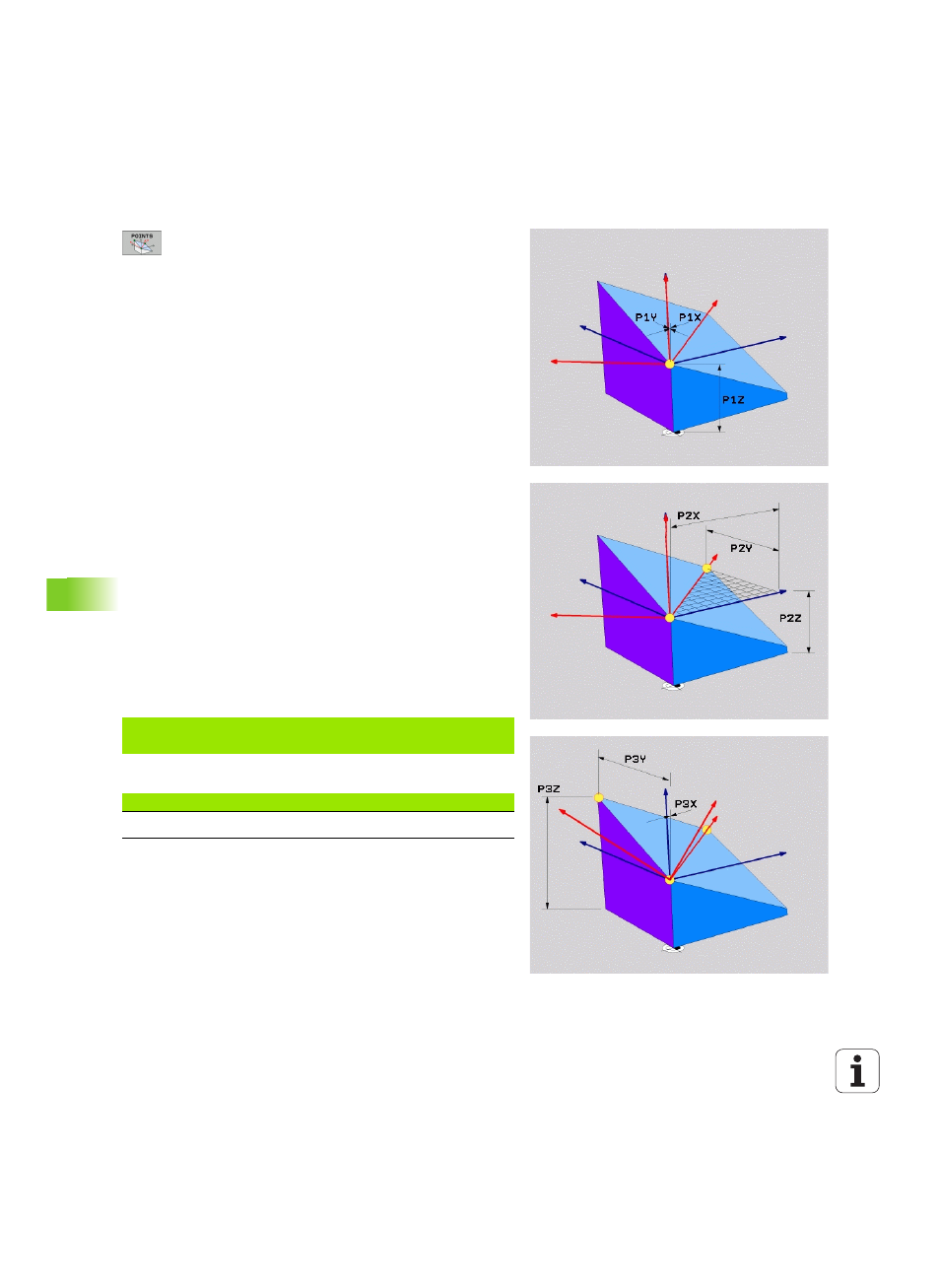

Parámetros de introducción
U
¿Coordenada X 1er. punto del plano?
: coordenada
X P1X del 1er. punto del plano (ver figura superior
derecha)
U
¿Coordenada Y 1er. punto del plano?
: coordenada
Y P1Y del 1er. punto del plano (ver figura superior
derecha
U
¿Coordenada Z 1er. punto del plano?
: coordenada
Z P1Z del 1er. punto del plano (ver figura superior
derecha)
U
¿Coordenada X 2º punto del plano?
: coordenada X
P2X
del 2º punto del plano (ver figura centro derecha)
U
¿Coordenada Y 2º punto del plano?
: coordenada Y
P2Y
del 2º punto del plano (ver figura centro derecha)
U
¿Coordenada Z 2º punto del plano?
: coordenada Z
P2Z
del 2º punto del plano (ver figura centro derecha)
U
¿Coordenada X 3er. punto del plano?
: coordenada
X P3X del 3er. punto del plano (ver figura abajo
derecha)
U
¿Coordenada Y 3er. punto del plano?
: coordenada
Y P3Y del 3er. punto del plano (ver figura inferior
derecha)
U
¿Coordenada Z 3er. punto del plano?
: coordenada
Z P3Z del 3er. punto del plano (ver figura inferior
derecha)
U
Continuar con las propiedades de la posición Ver
“Determinar el comportamiento de posicionamiento
de la función PLANE” en pág. 320
Frase NC
Abreviaturas utilizadas
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abreviatura
Significado
POINTS
Inglés points = puntos
