174 Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

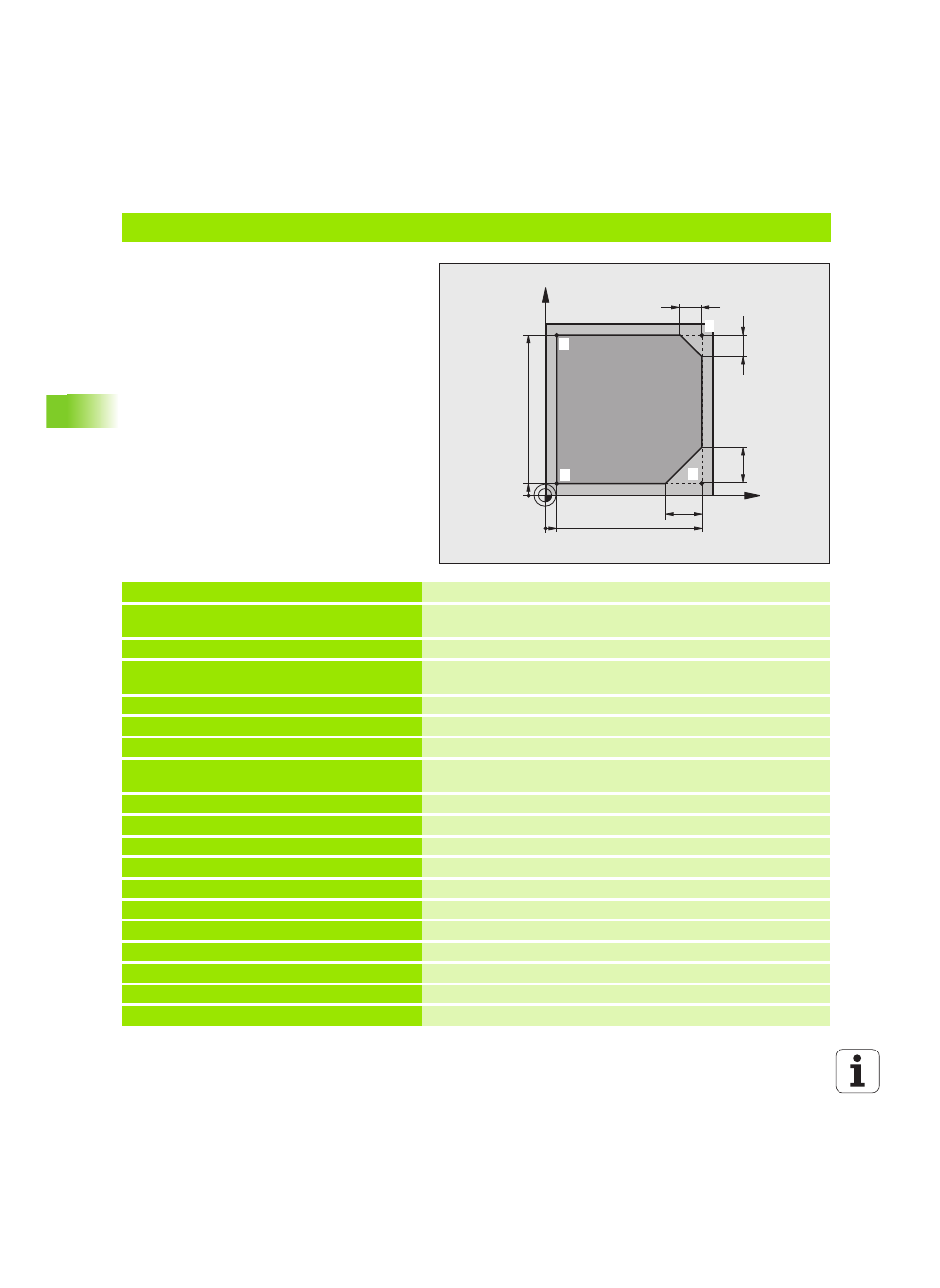

Ejemplo: Movimiento lineal y chaflán en cartesianas
%LINEAL G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición de la pieza en bruto para la simulación gráfica del
mecanizado
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 * Llamada a la herramienta con eje del cabezal y revoluciones del
cabezal
N40 G00 G40 G90 Z+250 * Retirar la hta. en el eje de la misma en marcha rápida
N50 X-10 Y-10 * Posicionamiento previo de la herramienta
N60 G01 Z-5 F1000 M3 * Llegada a la profundidad de fresado con avance F = 1000 mm/min
N70 G01 G41 X+5 Y+5 F300 * Aproximación al punto 1 del contorno, activar la corrección de radio
G41
N80 G26 R5 F150 * Aproximación tangencial
N90 Y+95 * Llegada al punto 2
N100 X+95 * Punto 3: primera recta de la esquina 3
N110 G24 R10 * Programar el chaflán de longitud 10 mm
N120 Y+5 * Punto 4: segunda recta de la esquina 3, 1ª recta para la esquina 4
N130 G24 R20 * Programar el chaflán de longitud 20 mm
N140 X+5 * Llegada al último punto 1 del contorno, segunda recta de la esquina 4
N150 G27 R5 F500 * Salida tangencial
N160 G40 X-20 Y-20 F1000 * Retirar la hta. del plano de mecanizado, cancelar la corrección de radio
N170 G00 Z+250 M2 * Retirar la herramienta, final del programa
N99999999 %LINEAL G71 *
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
