6.2 Nociones básicas sobr
e las funciones de tr
a
y
e
ct
or
ia Círculos y arcos de círculo

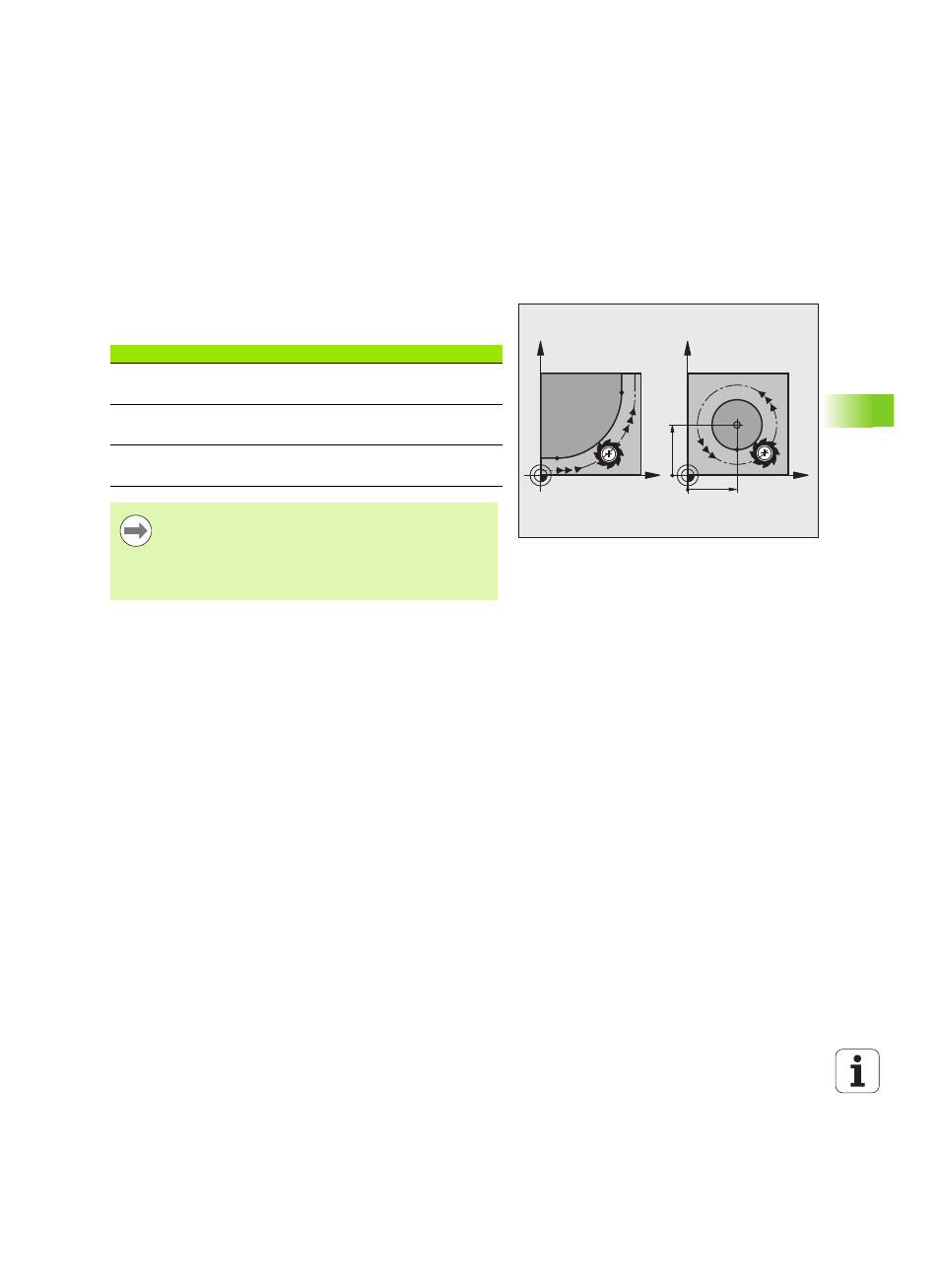

En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: La herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central del círculo CC.
Con las trayectorias de arcos de círculo se programan círculos en los
planos principales: el plano principal se define en la llamada a la
herramienta TOOL CALL al determinar el eje de la herramienta:
X
Y
X
Y
CC
X
CC
Y
CC
Eje del cabezal Plano principal
(G17) XY, también
UV, XV, UY
(G18) ZX, también
WU, ZU, WX
(G19) YZ, también
VW, YW, VZ
Los círculos que no son paralelos al plano principal, se
programan con la función "Inclinación del plano de
mecanizado" (ver Modo de Empleo Ciclos, Ciclo 19,
PLANO DE MECANIZADO) o con parámetros Q (Véase
"Principio de funcionamiento y resumen de funciones" en
pág. 204).
