Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actua en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos los ejes giratorios.

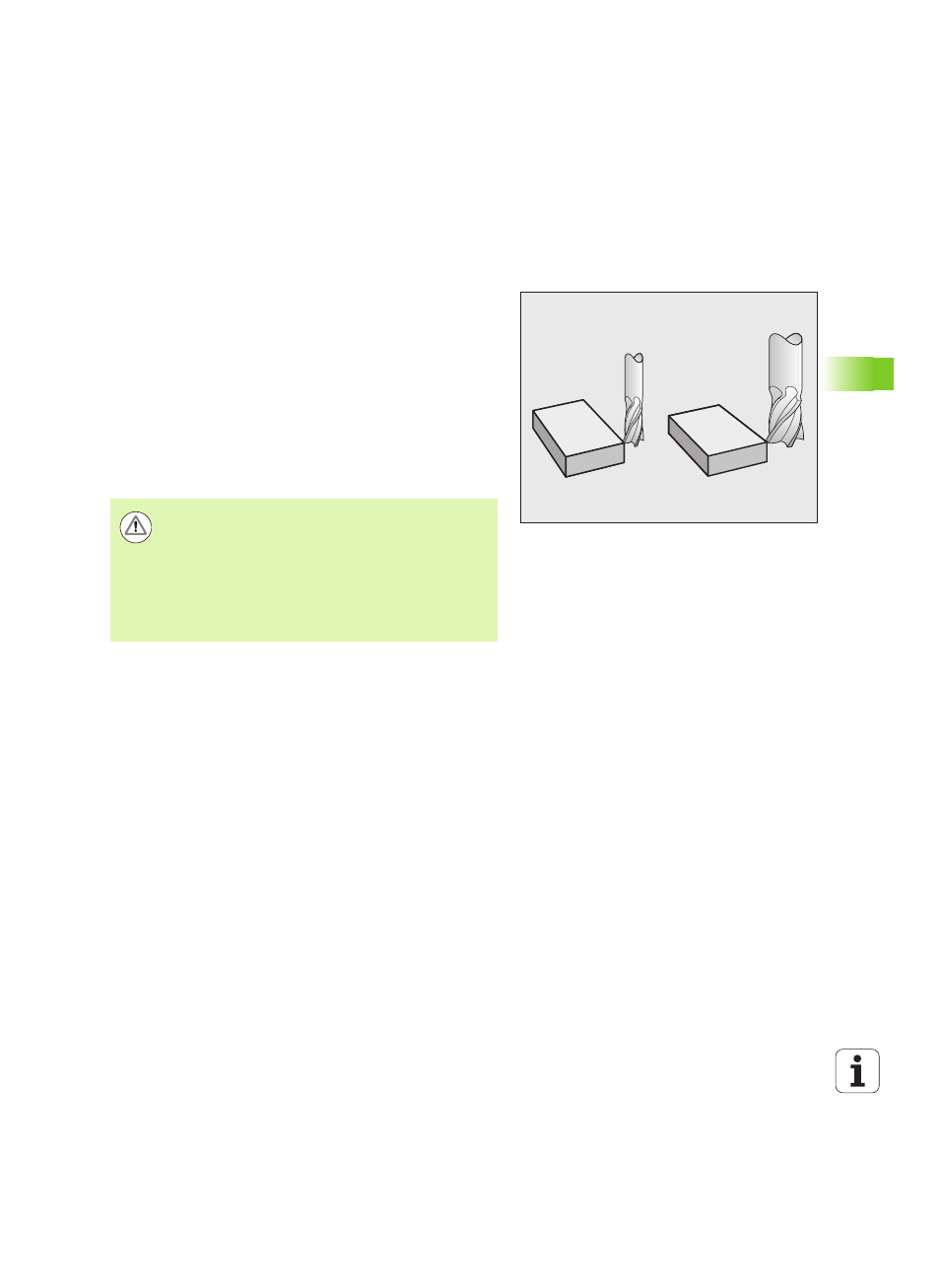

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto se llama
a la herramienta y se desplaza en el eje del cabezal. Se elimina nada
más llamar a una herramienta con longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase T, como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
¡Atención: Peligro de colisión!
Si se elimina una corrección de longitud con valor positivo
con T 0, disminuye la distancia entre la herramienta y la
pieza.
Después de la llamada a una herramienta T se modifica la
trayectoria programada de la herramienta en el eje del
cabezal según la diferencia de longitudes entre la
herramienta anterior y la nueva.
L : Longitud L de la hta. de frase G99 o tabla de
herramientas.
DL
TOOL CALL
: Sobremedida DL para la longitud de una frase T 0
(no se tiene en cuenta en la visualización de
posiciones)
DL
TAB
: Sobremedida DL para la longitud de la tabla de
herramientas
