Instalación
Conexiones de interfaz de datos
Modo de Empleo
29

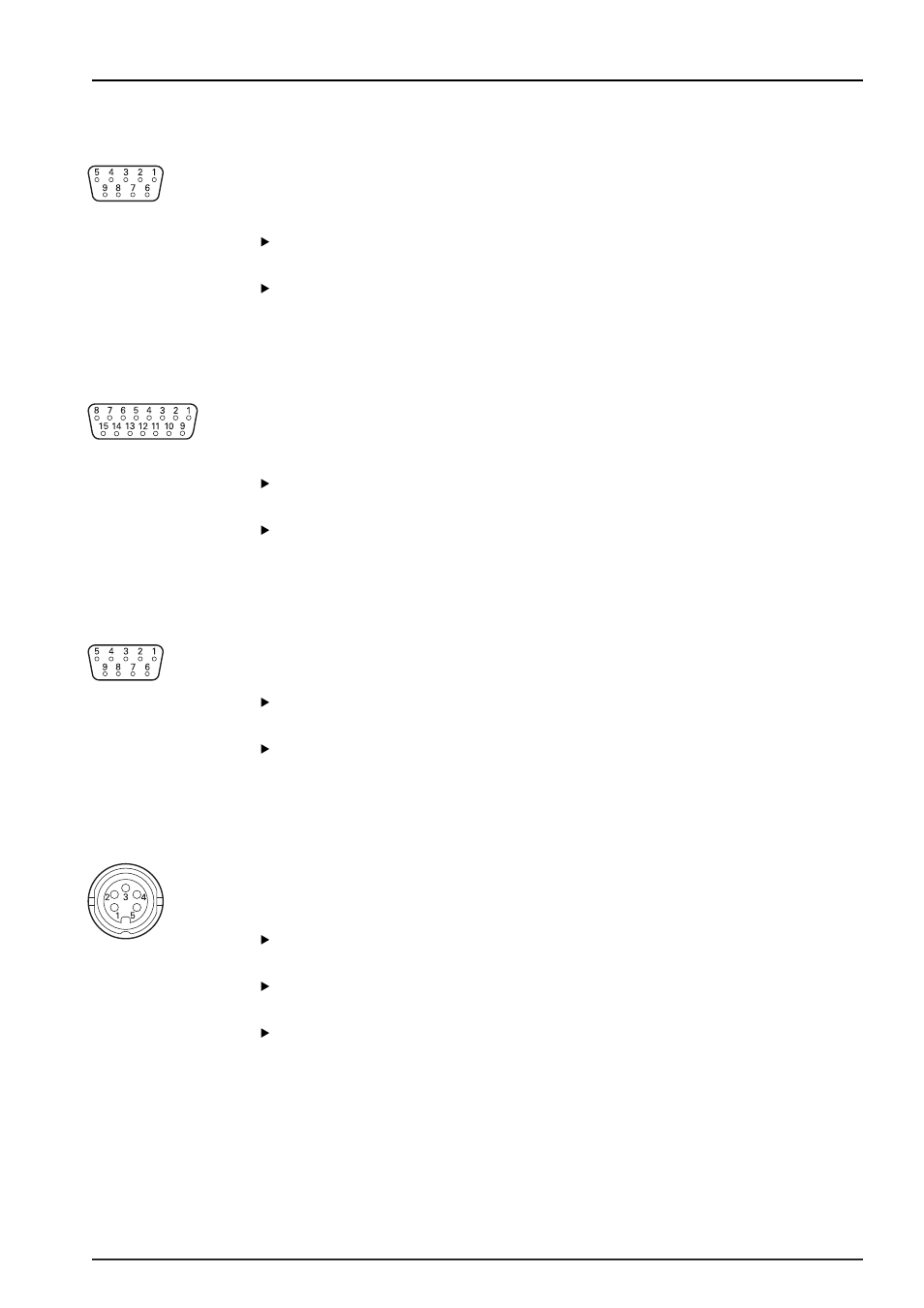

5.2.4
Conexión de un encóder TTL
17
conector de encóder
TTL
Este producto se puede utilizar con sistemas de HEIDENHAIN que proporcionan
señales digitales de nivel TTL. El cable de conexión no debe de exceder una longitud de
30 m.
Para conectar un encóder TTL:
Verificar que ningún módulo de fuente de alimentación de la cadena suministre
tensión.
Conectar el conector de cable del encóder a la conexión del encóder
17
del módulo
y apretar los tornillos del conector de cable hasta que estén ajustados.
5.2.5
Conexión de un encóder de 1 V
PP
18
1 V
PP
encóder
conector
Este producto se puede utilizar con encóders lineales y rotativos de HEIDENHAIN, que
proporcionan señales de 1 V
PP
. El cable de conexión no debe exceder una longitud de
30 m.
Para conectar un encóder de 1 V
PP
:
Verificar que ningún módulo de fuente de alimentación de la cadena suministre
tensión.
Conecte el conector de cable del encóder a la conexión del encóder
18
del módulo y
apretar los tornillos del conector de cable hasta que estén ajustados.
5.2.6
Conexión de un conector sub D de 9 pines
19
conector sub D de 9
pines
Este producto suministra un conector sub-D de 9 pines para la entrada de señales
analógicas. El cable de conexión no debe de exceder una longitud de 30 m.
Para conectar un conector sub-D de 9 pines:
Verificar que ningún módulo de fuente de alimentación de la cadena suministre
tensión.
Conectar el conector de cable a la conexión sub-D de 9 pines
19
del módulo y
apriete los tornillos del conector de cable hasta que estén ajustados
5.2.7
Conexión de un transductor
20
Conector de
transductor
Este producto puede ser utilizado con Solartron seleccionado, Tesa, medio puente
Marposs y Mahr y transductores LVDT. Consultar la documentación del transductor
para definir la longitud máxima del cable de conexión.
Para conectar un transductor:
Verificar que ningún módulo de fuente de alimentación de la cadena suministre
tensión.
Alinee la muesca del conector del cable del transductor con la muesca de conexión
del transductor del módulo
Insertar el conector del cable en la conexión del transductor
20
y apretar el conector
del cable girándolo en el sentido de las agujas del reloj hasta que quede ajustado.
