Localización y resolución de fallos
Diagnóstico
136 Modo de Empleo
Abrir la pantalla de
reservas de función Para abrir la pantalla de reservas de función:
Hacer clic en el botón «Reservas de función».
La pantalla de reservas de función se visualiza en el área de contenido.
Diagnóstico de sensor LVDT
El diagnóstico del sensor LVDT se utiliza para monitorizar la tensión de salida del sensor
LVDT.

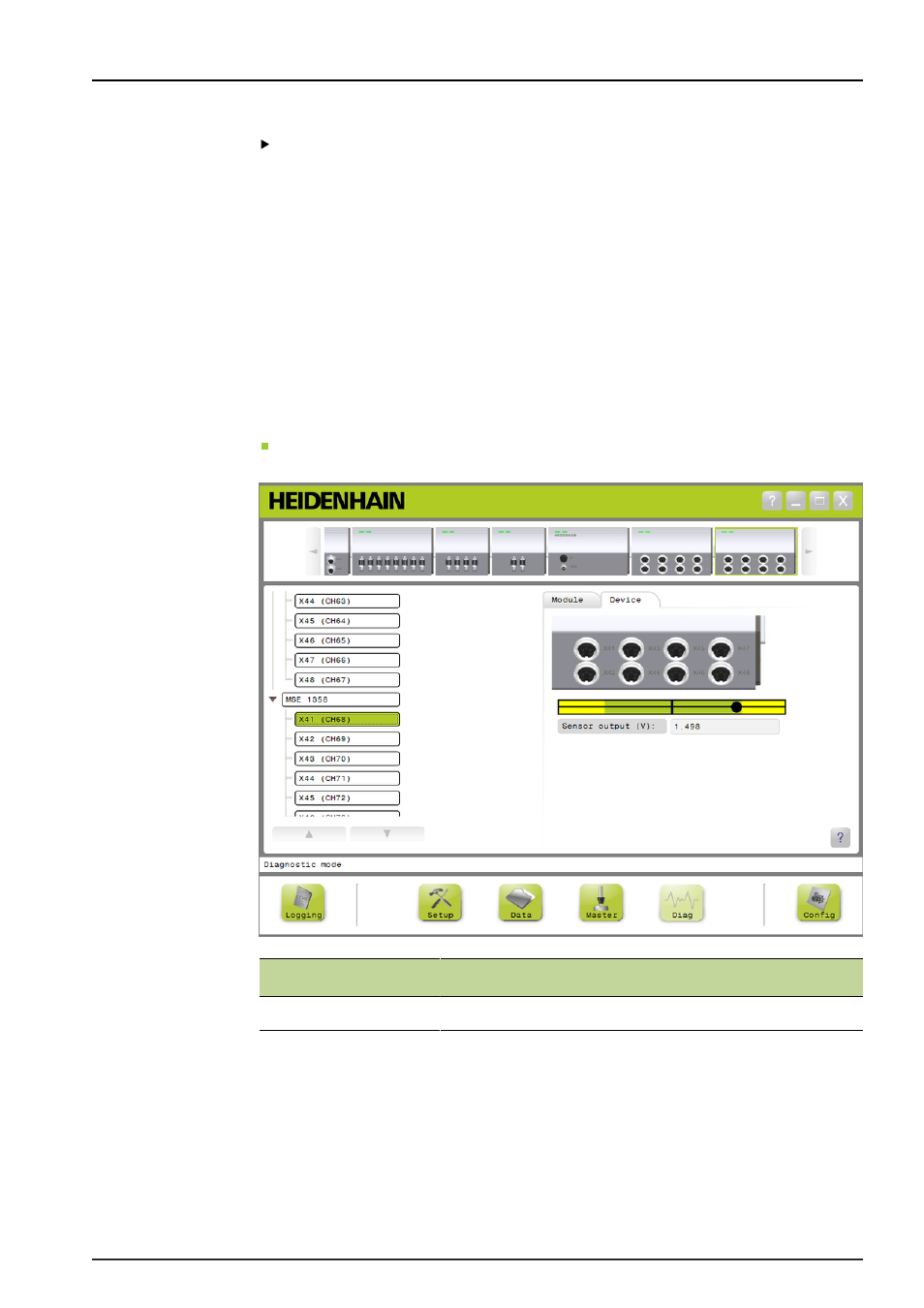

La pantalla de diagnóstico del sensor LVDT muestra una representación gráfica de
cuanta parte del rango posicional total se está utilizando. El área amarilla del gráfico
significa el 20% más exterior del rango utilizable total. La precisión posicional y la
estabilidad del sensor son tanto mejores cuanto más cerca estén del centro del gráfico.
El centro del sensor LVDT se conoce también como la posición CERO.
Diagnóstico del sensor LVDT:
Salida sensor
Pantalla de diagnóstico
del sensor LVDT
Diagnóstico del sensor LVDT
Salida del sensor (V) Indica la salida de tensión del sensor.
