Información de operación
Secuencia de mensajes asíncrona
110 Modo de Empleo

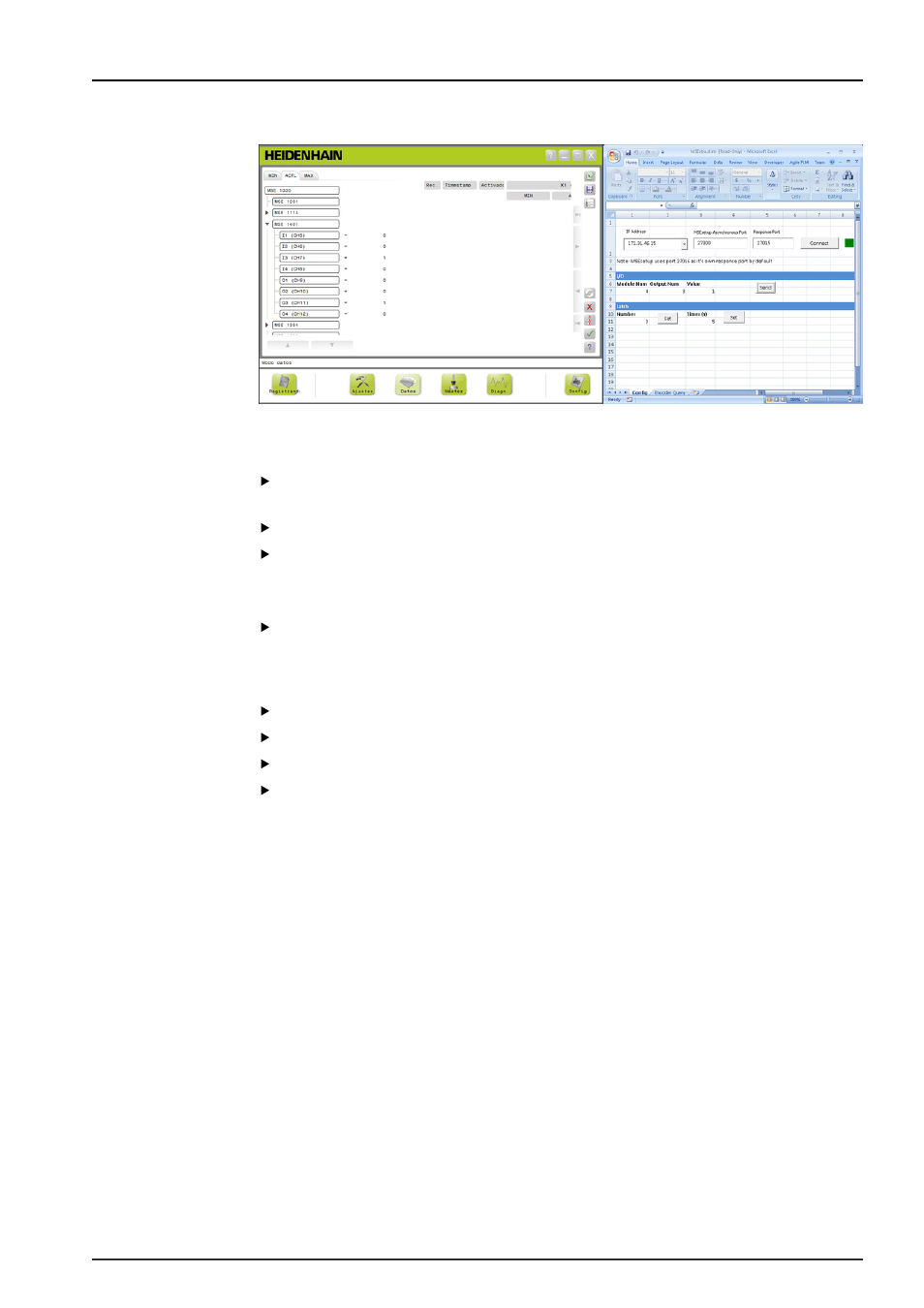

9.4.2.1 Ejemplo: Ajuste de una salida de relé
Ejemplo de salida de
relé
El siguiente ejemplo demuestra la salida de relé en módulo 3 poniéndose en estado de
"conectado" por el fichero MSEvba.xlsm.
Seleccionar la dirección IP del terminal de trabajo en el menú desplegable de
direcciones IP.
Verificar que el puerto asíncrono del MSEsetup está ajustado a 27300.
Introducir el puerto de respuesta si se requiere.
El puerto de respuesta únicamente precisa ser cambiado si otra aplicación está
utilizando el mismo puerto en la dirección IP seleccionada.
Hacer clic en «Conectar».
La sección E/S de la hoja de cálculo se utiliza para seleccionar el número de módulo, la
salida de relé y el valor de salida a ajustar.
Introducir el número del módulo E/S en el campo del número de módulo.
Introducir el número de patilla de la salida de relé en el campo del número de salida
Introducir un valor de "1" para el valor de salida de relé en el campo del valor.
Hacer clic en «Enviar».
La hoja de cálculo envía una petición "ajustar salida" a la secuencia asíncrona de
MSEsetup y la salida de relé se pone en estado de "conectado" (1).
