Instalación
Conexiones de interfaz de datos
28 Modo de Empleo

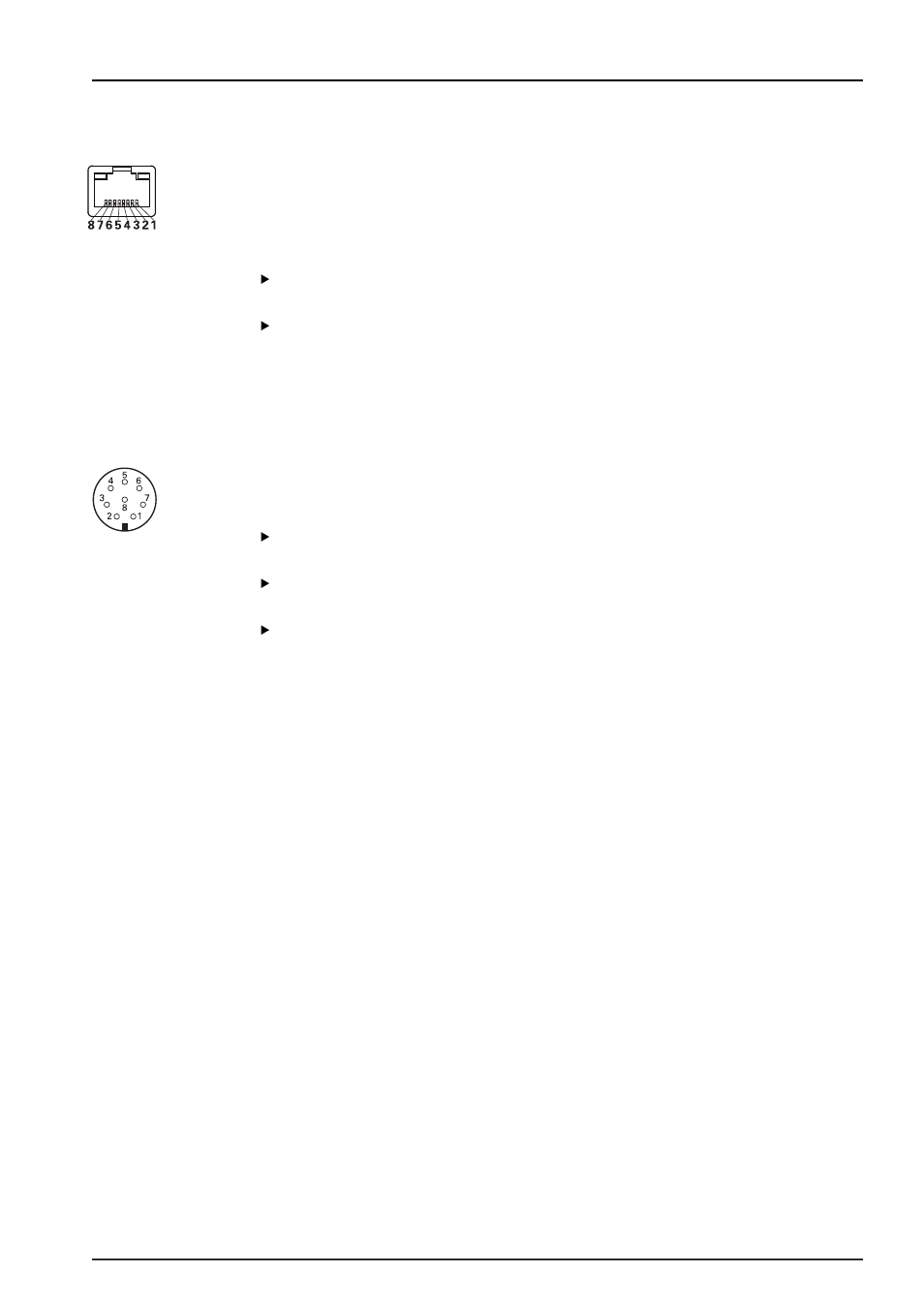

5.2.2 Conectar un cable de red
15
conector RJ-45
Los módulos MSE se comunican con un PC mediante una conexión RJ-45 15 situada
en el módulo base. Utilizar un cable de conexión directo cuando se conecte a un router
DHCP. Cuando se conecta el terminal de trabajo directamente al módulo base se
requiere un cable cruzado. Para obtener información adicional, véase la documentación
suministrada con el NIC.
Para conectar un cable de red:
Verificar que ningún módulo de fuente de alimentación de la cadena suministre
tensión.
Con la pestaña de bloqueo del conector del cable orientada hacia arriba, insertar el
conector del cable en la conexión RJ-45
15 del módulo hasta que la pestaña quede
bloqueada en su posición.
5.2.3 Conexión de un encóder EnDat
16
conector
encóder EnDat
Este producto se puede utilizar con calibradores de longitud, encóders lineales y
encóders rotativos de HEIDENHAIN, que proporcionan señales EnDat. El cable de
conexión no debe exceder una longitud de 100 m.
Para conectar un encóder EnDat:
Verificar que ningún módulo de fuente de alimentación de la cadena suministre
tensión.
Alinear la muesca del conector del cable del encóder con la muesca de conexión del
encóder del módulo
Insertar el conector del cable en la conexión del encóder 16 y apretar el conector del
cable girándolo en el sentido de las agujas del reloj hasta que quede ajustado.
