Fijación
Montaje de un módulo
Modo de Empleo 19
4.1 Montaje de un módulo
PRECAUCIÓN
Es imprescindible que un módulo de fuente de alimentación se disponga a la
izquierda de los módulos que alimente en la cadena de módulos. Una vez que se
alcance la máxima potencia nominal de un módulo de fuente de alimentación,
instalar un módulo de fuente de alimentación adicional en la cadena.
Montar un módulo Para el montaje de un módulo:
Verificar que todos los interruptores de potencia estén desconectados (si aplica) y
que ningún módulo de fuente de alimentación de la cadena suministre tensión.

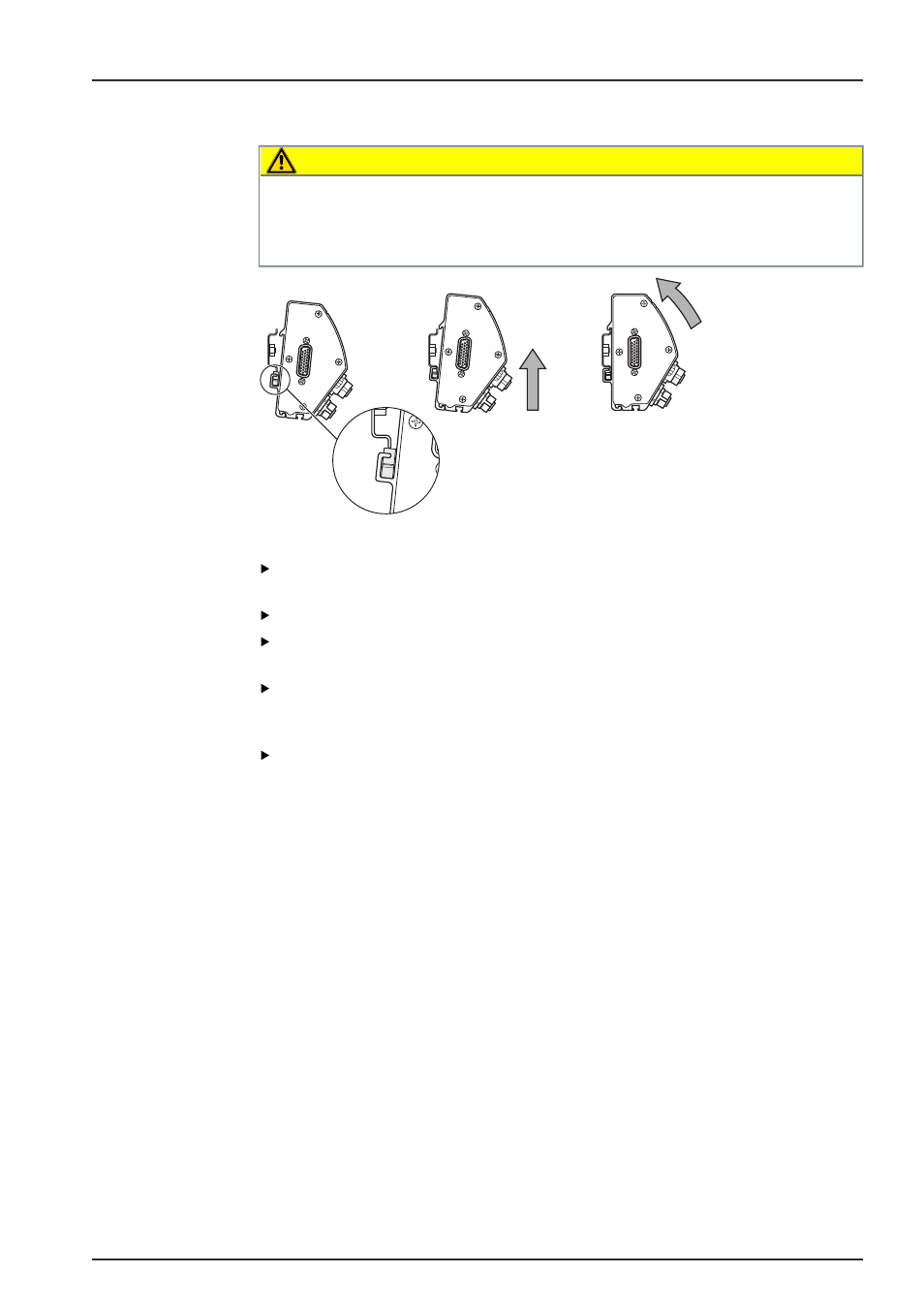

Alinear el borde inferior del raíl DIN con el canal inferior 33 del módulo.
Aplicar presión con cuidado hacia arriba, soltando el muelle del raíl DIN 32 e
insertando el raíl DIN en el canal inferior 33 del módulo.
Mientras se mantiene la presión hacia arriba, girar la parte superior del módulo hacia
el raíl DIN hasta que el canal superior
31 del módulo quede alineado sobre el raíl
DIN.
Reducir con cuidado la presión ejercida hacia arriba, bloqueando el módulo en el raíl
DIN
