Nociones básicas
8
Z
X
15
5
35 65
1
0

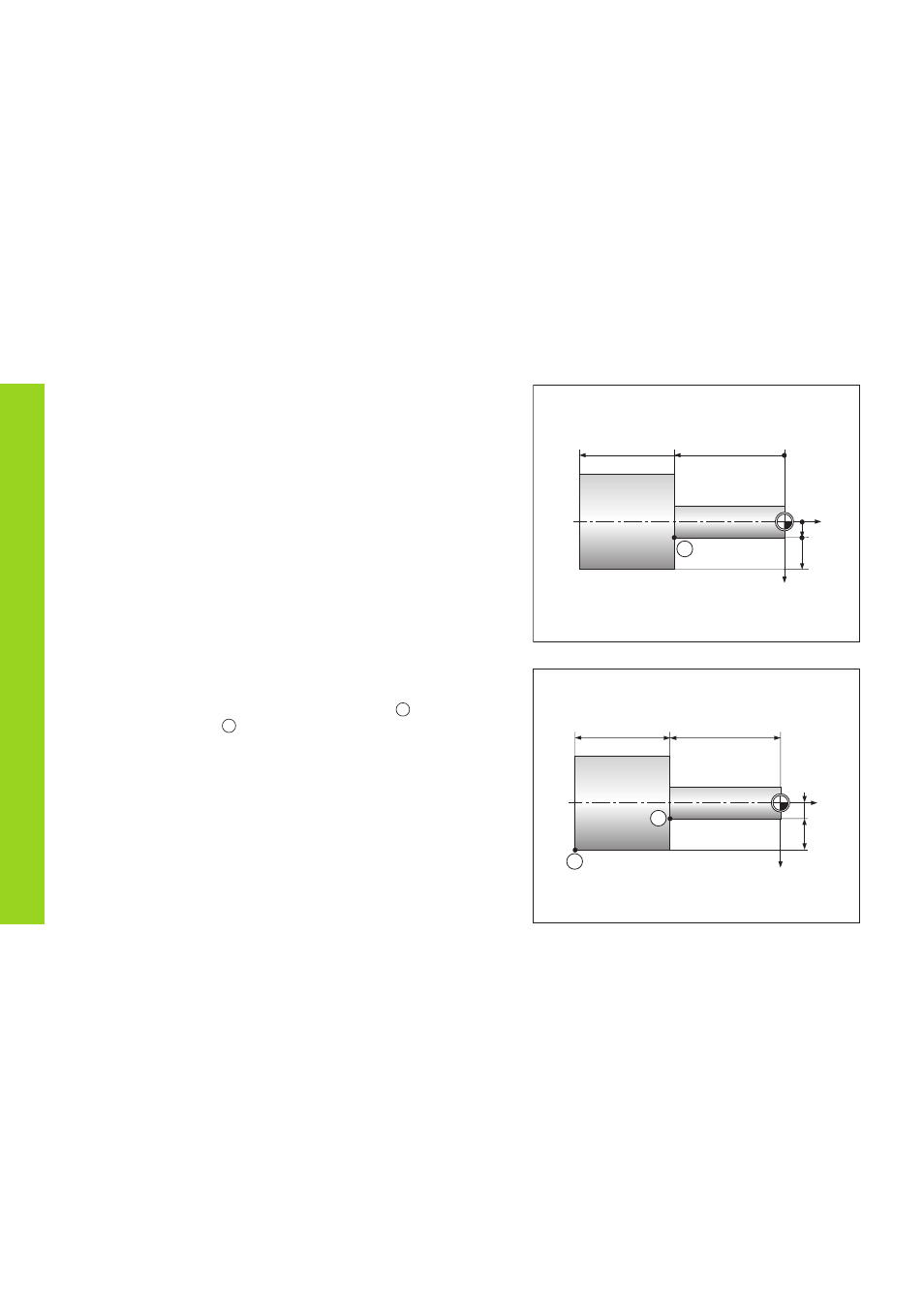

Posiciones absolutas de la pieza
Cada posición en la pieza está claramente determinada por sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición 1:
X = 5 mm
Z = -35 mm
Cuando se trabaja según un plano de la pieza en coordenadas absolutas,
la hta. se desplaza sobre dichas coordenadas.
Z
X
1
10
5
35 30
2
Posiciones relativas de la pieza
Una posición también puede referirse a la posición nominal anterior. El
punto cero para la acotación se encuentra sobre la posición nominal
anterior. Se habla en este caso de coordenadas relativas o bien de una
cota incremental. Las cotas incrementales se denominan con una I.
Ejemplo: Coordenadas relativas de la posición referidas a la
posición :
IX = 10 mm
IZ = - 30 mm
Cuando se trabaja según un plano de la pieza con acotación incremental,
la hta. se desplaza a dicha
a dicha a dicha a dicha a dicha medida.
Signo en la acotación incremental
Una cota relativa tiene signo positivo, cuando el desplazamiento se
realiza en la dirección positiva del eje y tiene signo negativo, cuando se
desplaza en la dirección negativa del eje.
