Selección de la visualización radio o diámetro
El visualizador de cotas ND puede visualizar posiciones en el eje
transversal como valores de diámetro o de radio. Las piezas para tornear
están normalmente acotadas por el diámetro. Sin embargo en el
mecanizado la hta. se aproxima en el eje transversal según el valor del
radio .

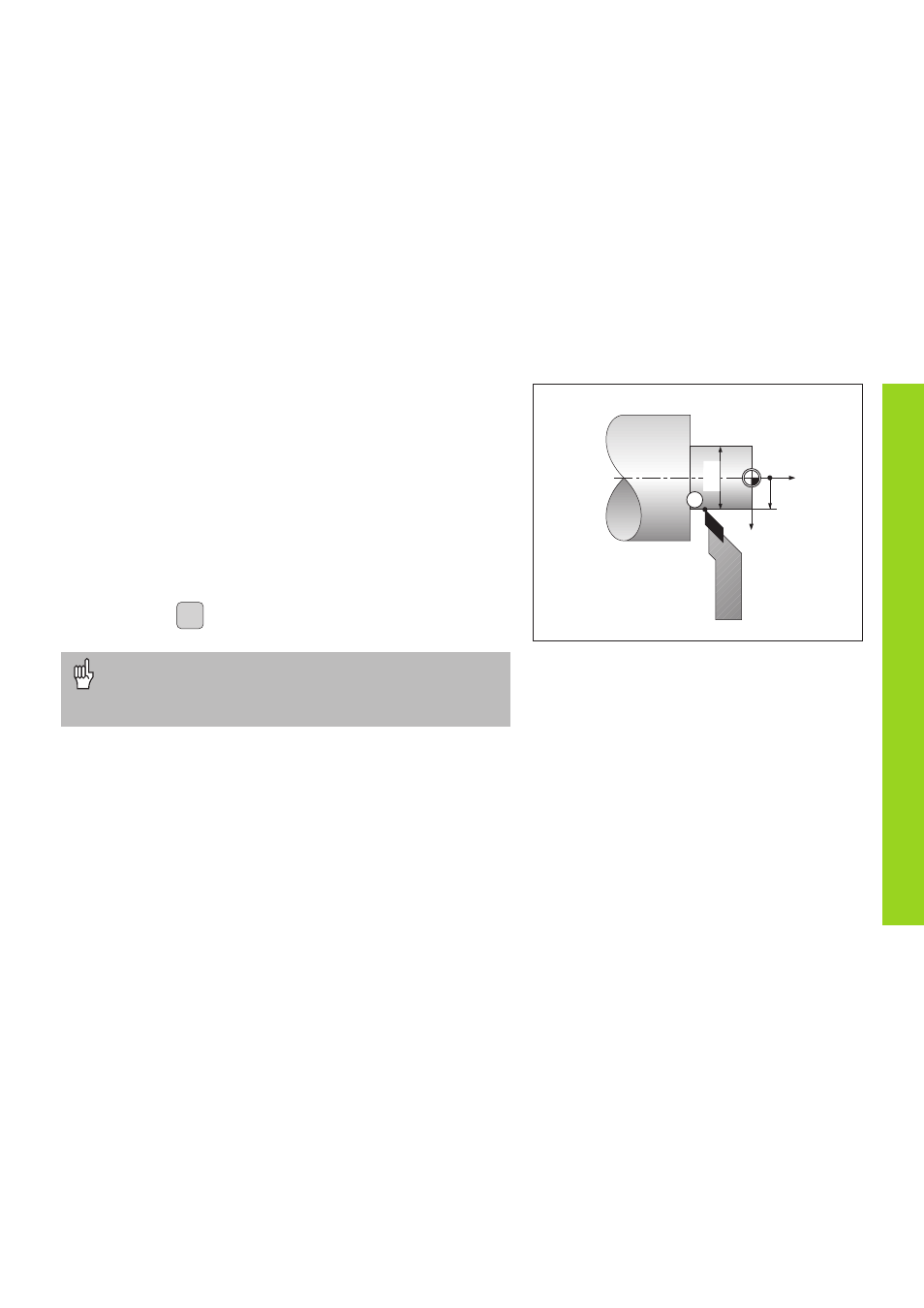

Ejemplo: Visualización del radio posición  X = 20 mm
Visualización del diámetro posición

X = 40 mm
Conmutar la visualización:
¬ Pulsar la tecla R
x
Cuando el visualizador ND visualiza el radio para el eje X, en la
visualización de estados se ilumina R
X
. ¡ Si se ha seleccionado la
visualización del diámetro en la visualización de estados se borra
R
X
!
