Nociones básicas
6
Z
X
10
5
35 30
Fijación del punto de referencia
La base para el mecanizadado de una pieza es el plano de la misma. Para
poder transformar las medidas indicadas en el plano en recorridos de los
ejes de la máquina X y Z, se precisa para cada cota un punto de
referencia en la pieza, ya que sólo se puede indicar una posición en
relación a otra.
El plano de la pieza indica siempre un ”punto de referencia absoluto“
(=pto. de ref. para cotas absolutas); además se pueden indicar ”puntos
de ref. relativos“.
Al trabajar con un visualizador numérico de cotas ”fijar el punto de
referencia“ significa, colocar la pieza y la hta. con una posición definida
entre ellas, indicando posteriormente dicha posición en cada eje del
visualizador.
En el visualizador de cotas ND se pueden fijar y memorizar contra fallos
de red 2 puntos de referencia absolutos.

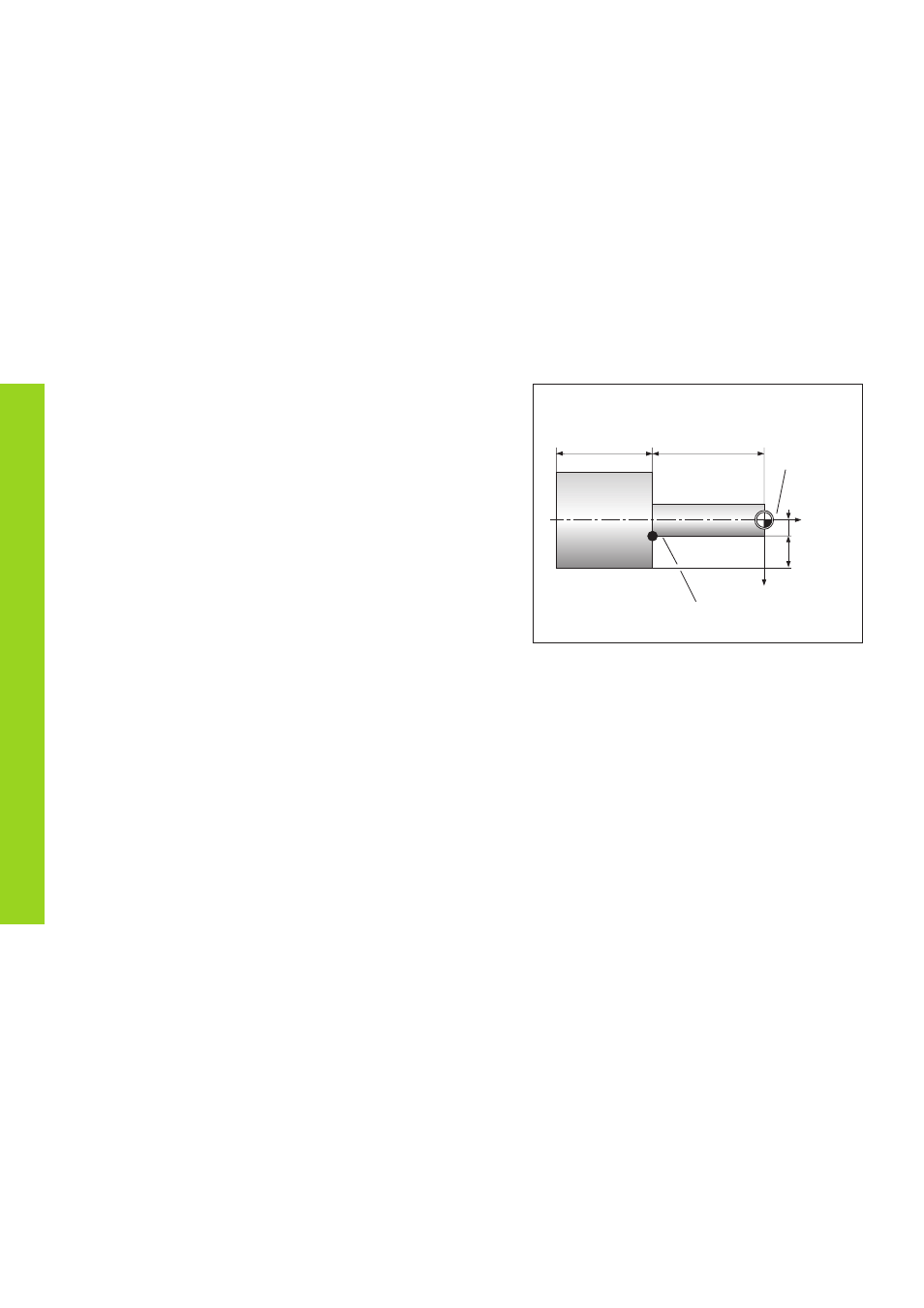

Punto de ref.
absoluto
Punto de
ref. relativo
