12
Seleccionar la visualización individual/suma (sólo ND 770)
Visualización individual
El visualizador de cotas ND 770 visualiza por separado las posiciones del
carro de la bancada y del carro superior. Las visualizaciones se refieren a
los puntos de ref. fijados para los ejes Zo y Z . Sólo se modifica la
visualización de posiciones del eje cuyo carro se mueve.
Visualización de la suma
El visualizador de cotas ND 770 suma las cotas de ambos carros con el
signo correcto. La visualización de la suma muestra la posición absoluta
de la hta. referida al cero pieza.

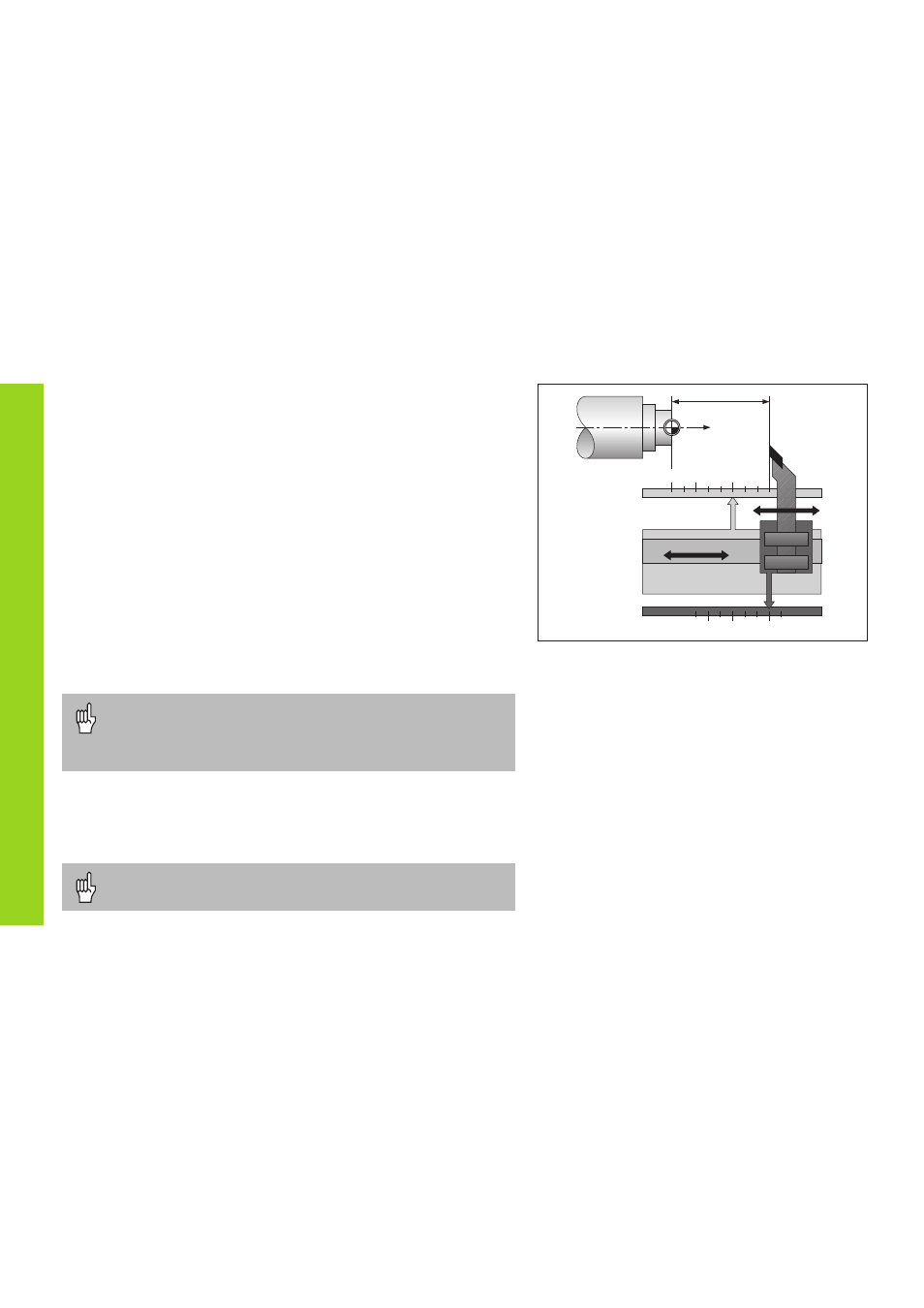

Ejemplo: Visualiz. individual según figura: Z = +25.000 mm
Zo = +15.000 mm
Visualiz. suma según figura: Z
S
= +40.000 mm
El visualizador de cotas ND sólo muestra correctamente la
suma, cuando al fijar el punto de ref. para la "suma" se ha
añadido e introducido realmente los valores de posición de
ambos ejes con el signo correcto !
Conmutar la visualización:
➤ Pulsar simultáneamente las teclas Zo y Z .
¡ Cuando el visualizador de cotas ND 770 visualiza la suma, se
desconecta la visualización Zo!
Selecci
ó
n visualizaci
ó
n individual/suma (s
ó
lo ND 770)
Ð10
40
0 +10 +25
Z
Z
0 +15
Z0
Z
Z0
