29

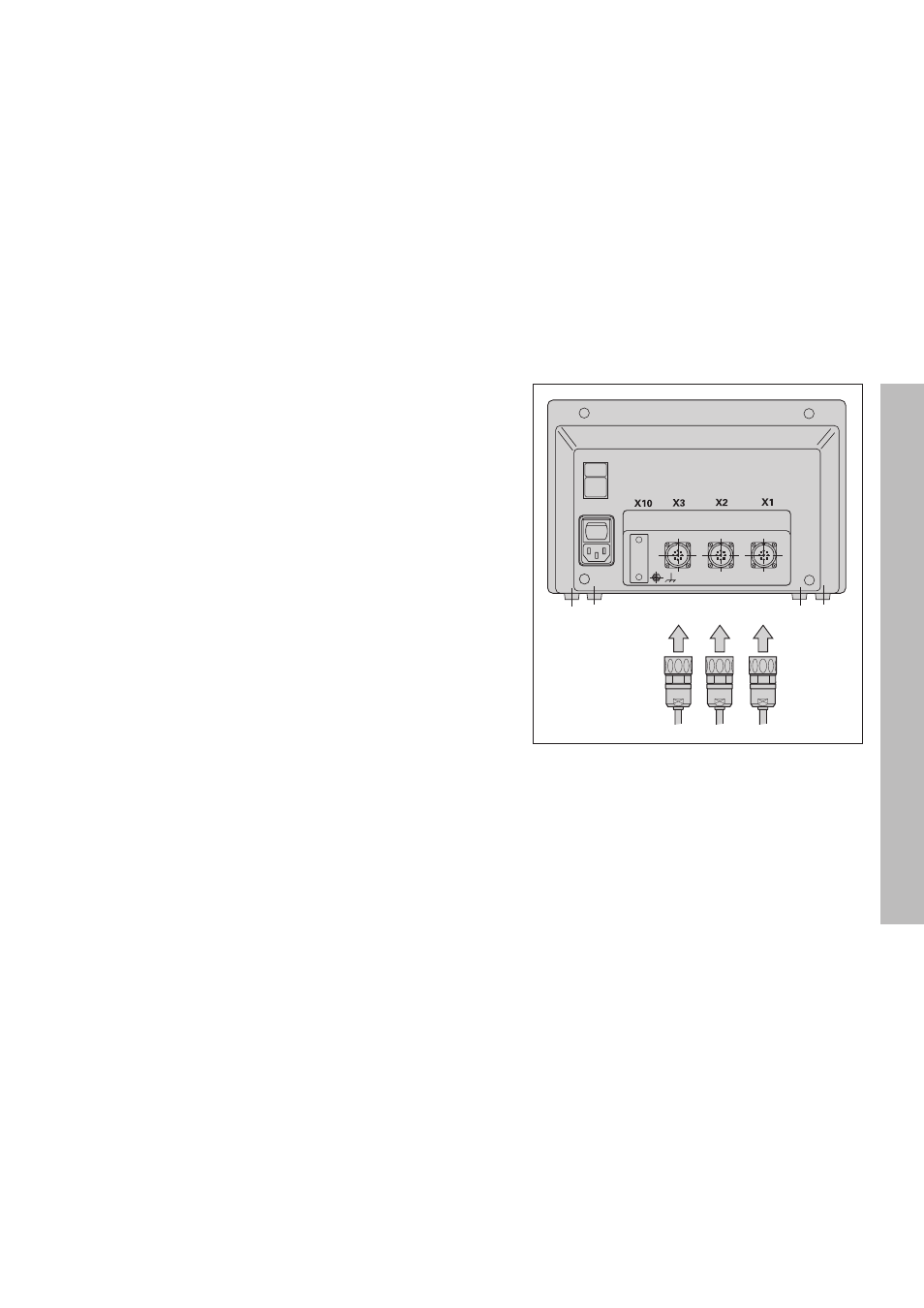

Conexión de los sistemas de medida
Se pueden conectar todos los sistemas de medida lineales de
HEIDENHAIN con señales sinusoidales (7
µ
A
pp
a 16
µ
A
pp
), codificados o
con una sóla marca de referencia.
Asignación de los sistemas de medida para el visualizador ND 730:
Entrada del sistema de medida X1 para el eje X
Entrada del sistema de medida X2 para el eje Z
Asignación de los sistemas de medida para el visualizador ND 770:
Entrada del sistema de medida X1 para el eje X
Entrada del sistema de medida X2 para el eje Zo
Entrada del sistema de medida X3 para el eje Z
Supervisión de los sistemas de medida
El visualizador dispone de una supervisión de los sistemas de medida
que comprueba la amplitud y la frecuencia de las señales. Si fuese
preciso se emite uno de los siguientes avisos de error:
SEÑAL X
FRC. X
La supervisión se activa con el parámetro 45.
Cuando se emplean sistemas de medida lineales con marcas de
referencia codificadas, se comprueba si la distancia determinada en el
parámetro P43 coincide con la distancia real de las marcas de referencia.
Si fuese necesario se emitiría el siguiente aviso de error:
ERROR REF. X
Conexi
ó
n de los sistemas de medida
Z Zo X
