7

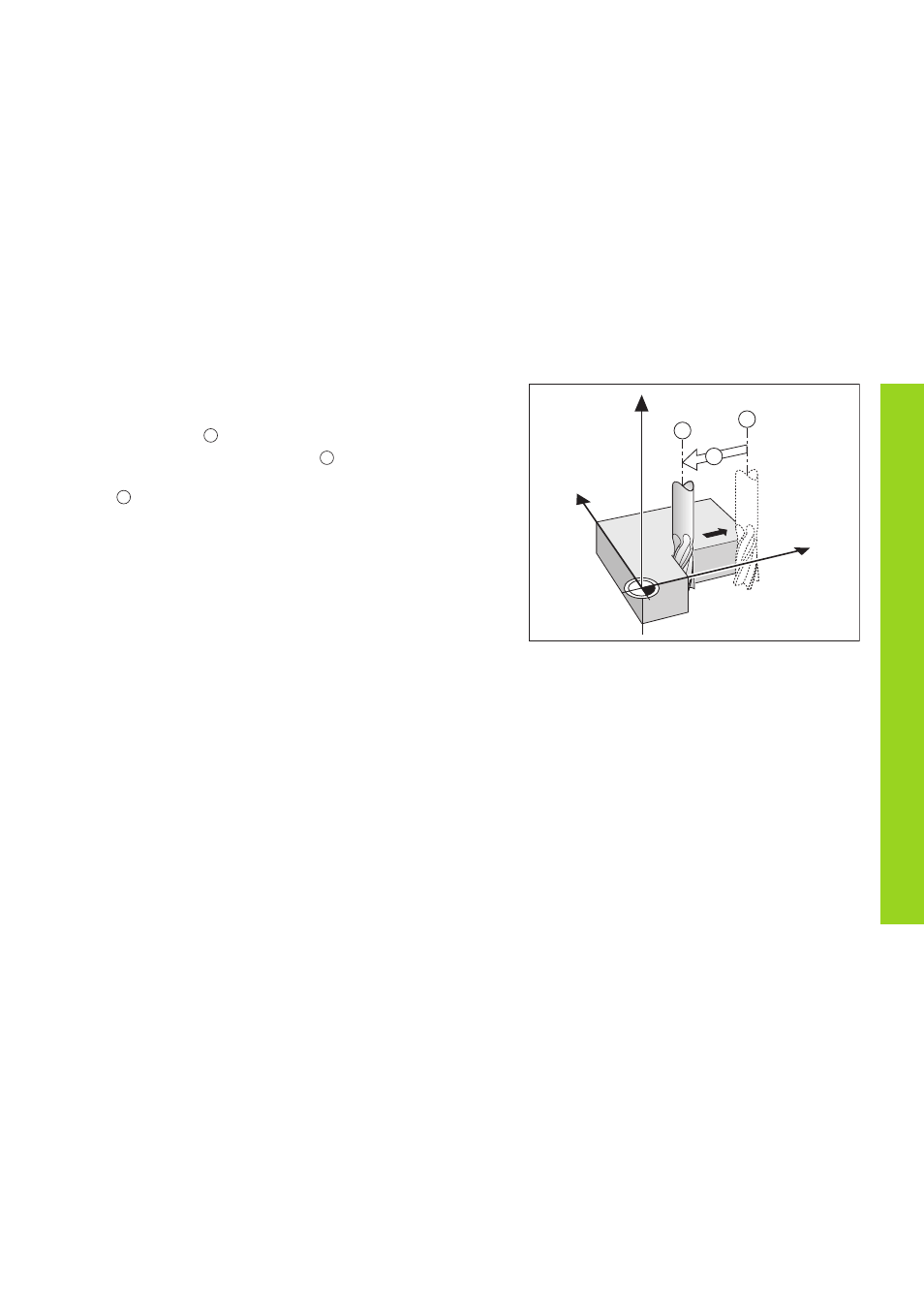

Posición nominal, posición real y recorrido restante
Las posiciones a las que debe desplazarse la herramienta se llaman
posiciones nominales ( S ); la posición en la que se encuentra
actualmente la hta. se llama posición real ( I ).
El recorrido entre la posición nominal y la posición real es el recorrido
restante ( R ).
Signo en el recorrido restante
En el desplazamiento con visualización del recorrido restante, la posición
nominal se convierte en “punto de ref. relativo“ (valor de visualización 0).
Por lo tanto el recorrido restante tiene signo negativo, cuando el
desplazamiento del eje se efectúa en dirección positiva y signo positivo
cuando el desplazamiento del eje es en dirección negativa.
Nociones básicas
Y
X
Z
I
S
R
