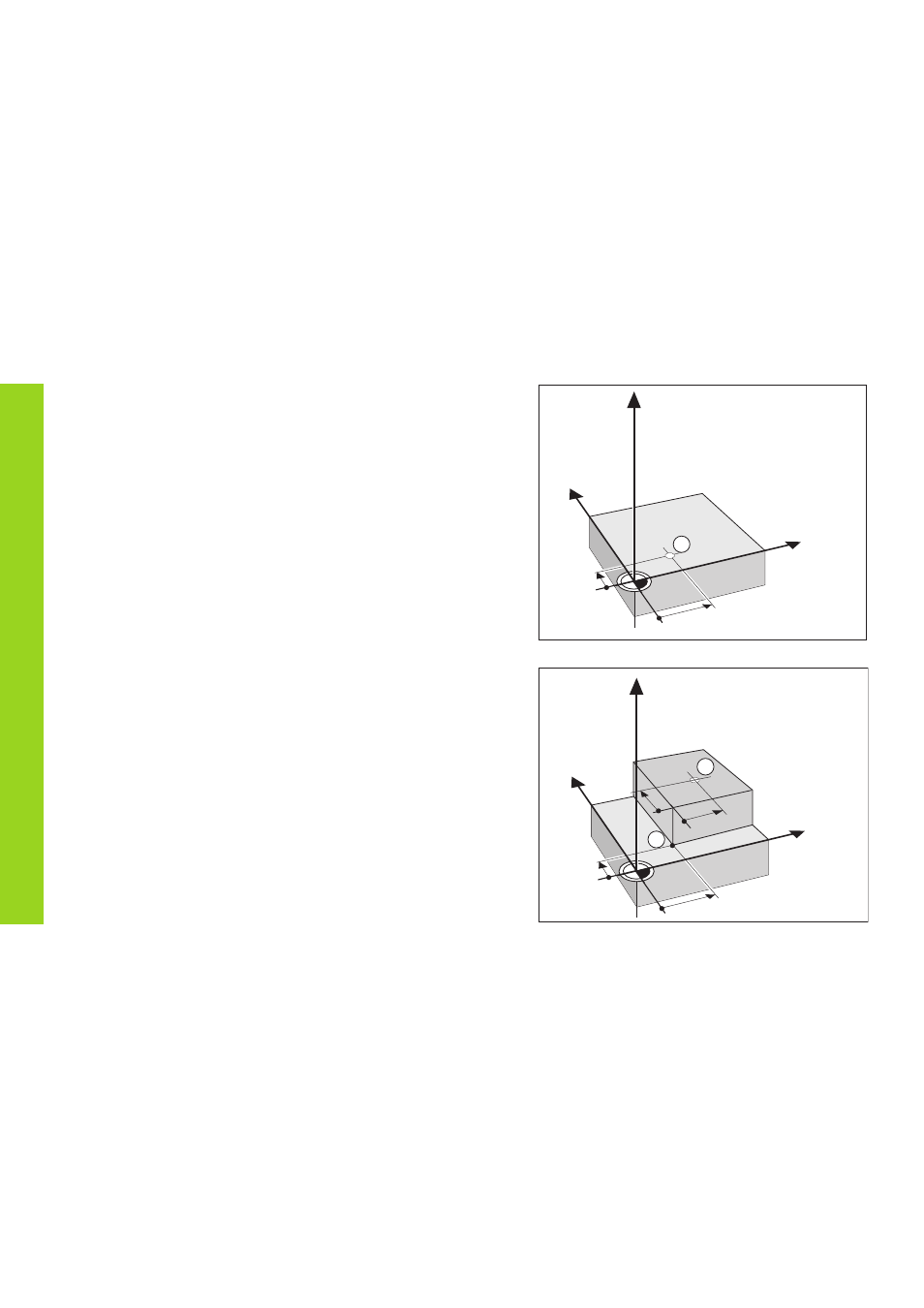

Posiciones absolutas de la pieza
Cada posición en la pieza está claramente determinada por sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición 1:
X = 10 mm
Y = 5 mm
Z = 0 mm
Cuando se trabaja según un plano de la pieza en coordenadas
absolutas, la hta. se desplaza sobre dichas coordenadas.
Y
X
Z
10
5
1 Nociones básicas
1
Y
X
Z
10
5
10
10
1
2
Posiciones relativas de la pieza
Una posición también puede referirse a la posición nominal anterior.
El punto cero para la acotación se encuentra sobre la posición nominal
anterior. Se habla en este caso de coordenadas relativas o bien de
una cota incremental. Las cotras incrementales se denominan con
una I.
Ejemplo: Coordenadas relativas de la posición
2 referidas a la
posición 1
:
IX = 10 mm
IY = 10 mm
Cuando se trabaja según un plano de la pieza con acotación
incremental, la hta. se desplaza a dicha medida.
Signo en la acotación incremental
Una cota relativa tiene signo positivo, cuando el desplazamiento se
realiza en la dirección positiva del eje y tiene signo negativo, cuando se
desplaza en la dirección negativa del eje.
