Filas de taladros
Con el visualizador ND también se pueden realizar de forma rápida y
sencilla filas de taladros. Los valores a introducir se solicitan a través
de la línea de indicaciones.
Cada taladro se posiciona mediante el “desplazamiento a cero“. Para
ello se introducen los siguientes valores:
• Coordenadas del 1er taladro
• Nº de taladros en la fila (máx. 999)
• Distancia entre los taladros
• Angulo entre la fila de taladros y el eje de referencia
• Profundidad de taladrado
• Nº de filas de taladros (máx. 999)
• Distancia entre las filas de taladros

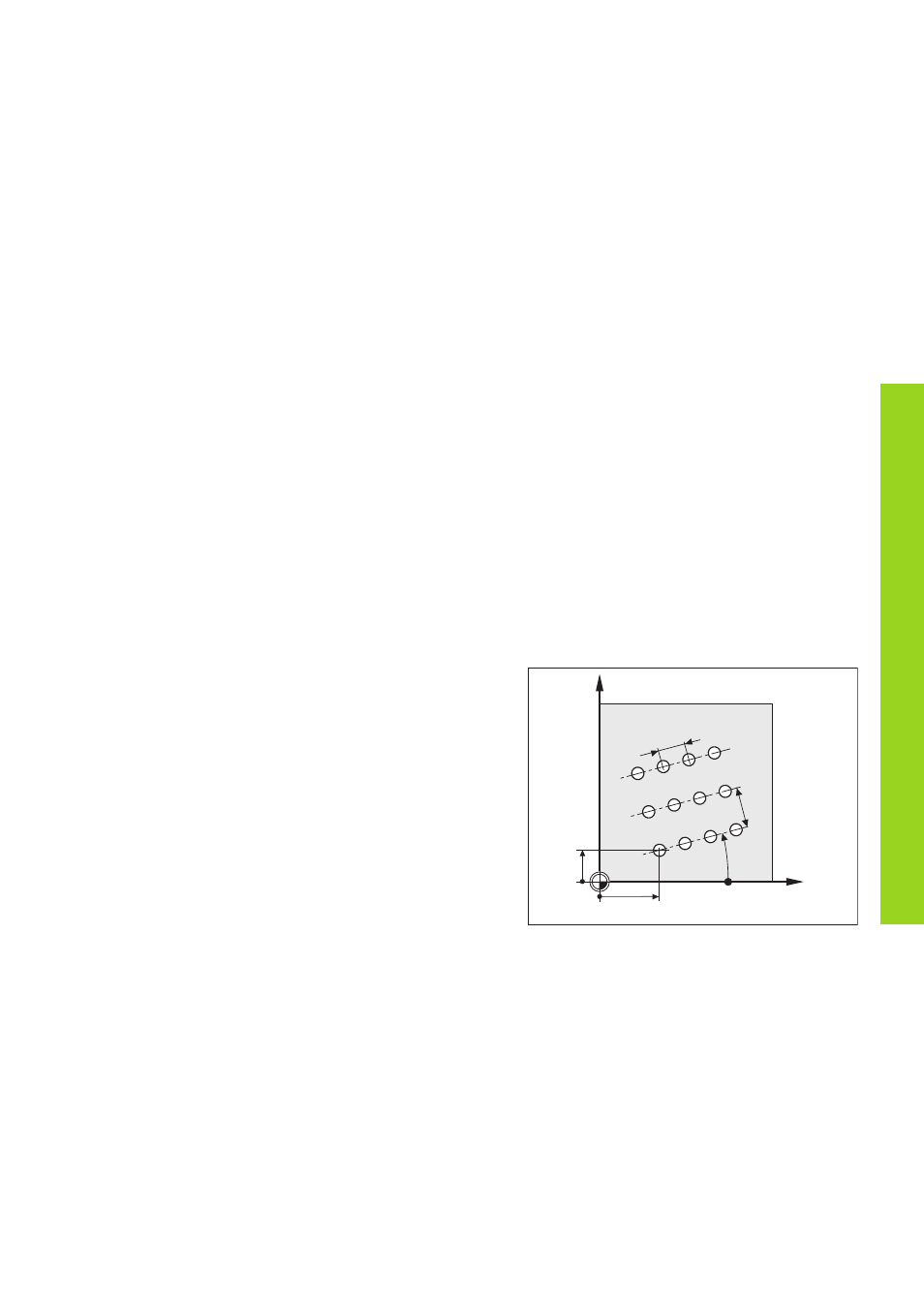

Ejemplo:
Coordenadas del 1er taladro X = 20 mm
Y = 15 mm
Nº de taladros 4
Distancia entre taladros 16 mm
Angulo 15 grados
Profundidad de taladrado Z = –30 mm
Nº de filas de taladros 3
Distancia entre las filas 20 mm
Filas de taladros
Y
X
20
15
1
16
2
3
4
5
6
7
8
15
°
20
9
12
0
0
